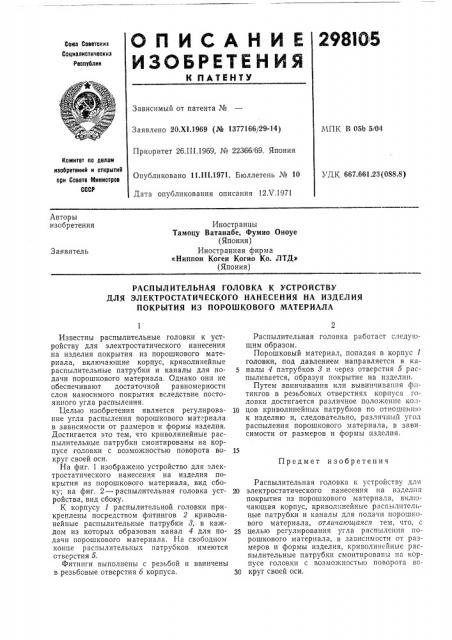

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

Заявлено 20.XI.1969 (№ 1377166/29-14)

Приоритет 26.П1,1969, № 22366/69. Япония

ИПК В 05b 5/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11.III.1971. Бюллетень № 10

Дата опубликования описания 12.Ч.1971

УДК 667.661.23(088.8) Авторы изобретения

Иностранцы

Тамоцу Ватанабе, Фумио Оноуе (Япония) Иностранная фирма

«Ниппон Когеи Когио Ко. ЛТД» (Япония) Заявитель

РАСПЫЛ ИТЕЛ ЬНАЯ ГОЛОВКА К УСТРОЙСТВУ

ДЛЯ ЭЛ ЕКТРОСТАТИЧ ЕСКОГО НАНЕСЕНИЯ HA ИЗДЕЛ ИЯ

ПОКРЫТИЯ ИЗ ПОРОШКОВОГО МАТЕРИАЛА

Предмет изобретенич

Известны распылительные головки к устройству для электростатического нанесения на изделия покрытия из порошкового материала, включающие корпус, криволинейные распылительные патрубки и каналы для подачи порошкового материала. Однако они не обеспечивают достаточной равномерности слоя наносимого покрытия вследствие постоянного угла распыления.

Целью изобретения является регулирование угла распыления порошкового материала в зависимости от размеров и формы изделия.

Достигается это тем, что криволинейные распылительные патрубки смонтированы на корпусе головки с возможностью поворота вокруг своей оси.

На фиг. 1 изображено устройство для электростатического нанесения на изделия покрытия из порошкового материала, вид сбоку; на фиг. 2 — распылительная головка устройства, вид сбоку.

К корпусу 1 распылительной головки прикреплены посредством фитингов 2 криволинейные распылительные патрубки 8, в каждом из которых образован канал 4 для подачи порошкового материала. На свободном конце распылительных патрубков имеются отверстия б.

Фитинги выполнены с резьбой и ввинчены в резьбовые отверстия б корпуса, Распылительная головка работает следующим образом.

Порошковый материал, попадая в корпус 1 головки, под давлением направляется в ка5 налы 4 патрубков 3 и через отверстия б распыливается, образуя покрытие на изделии.

Путем ввинчивания или вывинчивапия ф:tтингов в резьбовых отверстиях корпуса головки достигается различное положение кон10 цов криволинейных патрубков по отношения к изделию и, следовательно, различный угол распыления порошкового материала, в зависимости от размеров и формы изделия.

Распылительная головка к устройству для

20 электростатического нанесения на изделия покрытия из порошкового материала, включающая корпус, криволинейные распылительные патрубки и каналы для подачи порошкового материала, отличающаяся тем, что, с

25 целью регулирования угла распыления порошкового материала, в зависимости от размеров и формы изделия, криволинейные распылительные патрубки смонтированы на корпусе головки с возможностью поворота воЗО круг своей оси.

<Рис.1

Фиг.2
