Способ вертикального вытягивания !кварцевых трубок

Способ вертикального вытягивания !кварцевых трубок

Иллюстрации

Показать все

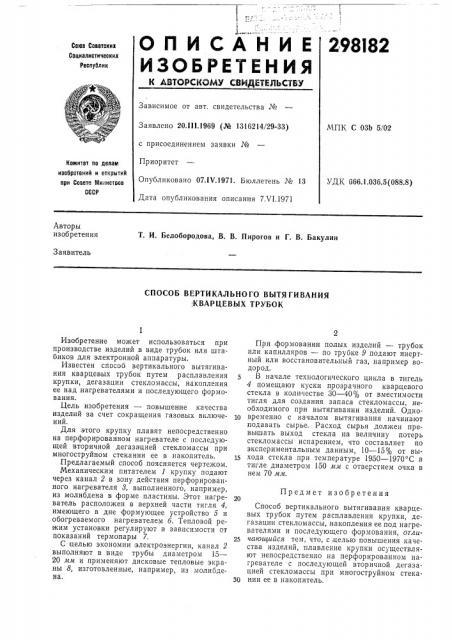

Реферат



298!82

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.111.1969 (№ 1316214/29-33) с присоединением заявки №

Приоритет

Опубликовано 07.1V.1971. Бюллетень № 13

Дата опубликования описания 7.VI.1971

МПК С 03b 5 02

Комитет по репам изобретений и открытий при Сосете Министоое

СССР

УДК 666.1,036.5(088.8) Авторы изобретения

T. И. Белобородова, В. В. Пирогов и Г. В. Бакулин

Заявитель

СПОСОБ ВЕРТИКАЛЬНОГО ВЫТЯГИВАНИЯ.КВАРЦЕВЫХ ТРУБОК

Изобретение может использоваться при производстве .изделий в виде трубок или штабиков для электронной аппаратуры.

Известен способ вертикального вытягивания кварцевых трубок путем расплавления крупки, дегазации стеклом ассы, накопления ее над нагревателями и последующего формования.

Цель изобретения — повышение качества изделий за счет сокращения газовых включений.

Для этого крупку плавят непосредственно на перфорированном нагревателе с последующей вторичной дегазацией стекломассы при многоструйном стекании ее в накопитель.

Предлагаемый способ поясняется чертежом.

Механическим питателем 1 крупку подают через канал 2 в зону действия перфорированного нагревателя 8, выполненного, например, из молибдена в форме пластины. Этот нагреватель расположен в верхней части тигля 4, имеющего в дне формующее устройство 5 и обогреваемого нагревателем 6. Тепловой режим установки регулируют в зависимости ат показаний термопары 7.

С целью экономии электроэнергии, канал 2 выполняют в виде тру бы диаметром 15—

20 мм и применяют дисковые тепловые экраны 8, изготовленные, например, из молибдена.

При формовании полых изделий — трубок или капилляров — по трубке 9 подают инертный или восстановительный газ, например водор од.

В начале технологического цикла в тигель

4 помещают куски прозрачного кварцевого стекла в количестве 30 — 40о от вместимости тигля для создания запаса стекломассы, необходимого при вытягивании изделий, Одно10 временно с началом вытягивания начинают подавать сырье. Расход сырья должен превышать выход стекла на величину потерь стекломассы испарением, что составляет по экспериментальным данным, 10 — 15 от вы15 хода стекла при температуре 1950 — 1970 С в тигле диаметром 150 мм с отверстием очка в нем 70 мм.

Предмет изобретения

Способ вертикального вытягивания кварцевых трубок путем расплавления крупки, дегазации стекломассы, накопления ее под нагревателями и последующего формования, отличающийся тем, что, с,целью повышения качества изделий, плавление крупки осуществляют непосредственно на перфорированном нагревателе с последующей вторичной дегазацией стекломассы при многоструйном стекаЗ0 нии ее в накопитель, 298182

Редактор Т. Баранова

Заказ 1538/2 Изд. № 579 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Ю. Каллагова

Техред Л. Л. Евдонов

Корректоры: Л. Корогод и А. Николаева
