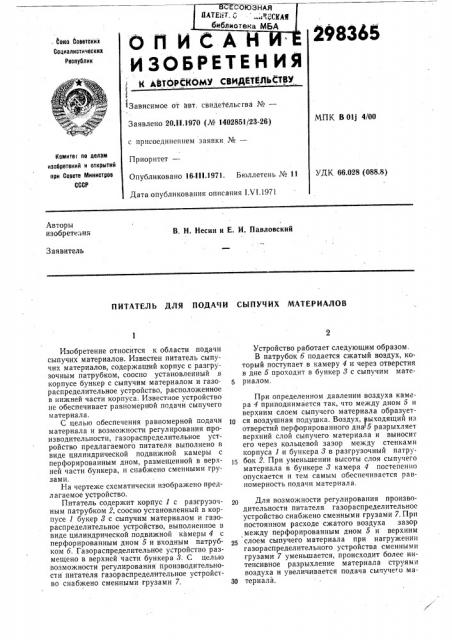

, Союз Советских

Социалистическик

Республик

Ой ИСАЙ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

"Зависимое от авт. свидетельсгва ¹â€”

Заявлено 20.II.1970 (Ле 1402&51j23-26) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 16 lll.1971, Бюллетень № 11

Дата опубликования описания !Х!.1971

МПК ВОЦ 4/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК, 66.028 (088.8) Авторы изобретелия

В. Н. Несин и E. И. Павловский

Заявитель

П ИТАТЕЛ Ь ДЛЯ ПОДАЧИ СЫПУЧ ИХ МАТЕРИАЛОВ

Изобретение относится к области подачи сыпучих материалов. Известен питатель сыпучих материалов, содержащий корпус с разгрузочным патрубком, соосно установленный в корпусе бункер с сыпучим материалом и газораспределительное устройство, расположенное в нижней части корпуса. Известное устройство не обеспечивает равномерной подачи сыпучего материала.

С целью обеспечения равномерной подачи материала и возмо>кности регулирования производительности, газораспределительное устройство предлагаемого питателя выполнено в виде цилиндрической подвижной камеры с перфорированным дном, размещенной в верхней части бункера, и снабжено сменными грузами.

На черте>ке схематически изображено предлагаемоее устройство.

Питатель содержит корпус 1 с разгрузочным патрубком 2, соосно установленный в корпусе 1 букер 8 с сыпучим материалом и газораспределительное устройство, выполненное в виде цйлиндрической подвижной камеры 4 с перфорированным дном 5 и входным патрубком 6. Газораспределительные устройство размещено в верхней части бункера 8. С цельн> возможности регулирования производительности питателя газораспределительное устройство снабжено сменными грузами 7.

Устройство работает следующим образом.

В патрубок 6 подается сжатый воздух, который поступает в камеру 4 и через отверстия в дне б проходит в бункер 8 с сыпучим материалом.

При определенном давлении воздуха камера 4 приподнимается так, что между дном 5 и верхним слоем сыпучего материала образует-! в ся воздушная подушка. Воздух, выходящий из отверстий перфорированного дна15 разрыхляет верхний слой сыпучего материала и выносит его через кольцевой зазор между стенками корпуса 1 и бункера 8 в разгрузочный патру15 бок 2. При уменьшении высоты слоя сыпучего материала в бункере 8 камера 4 постепенно опускается и тем самым обеспечивается равномерность подачи материала.

Для возможности регулирования производительности питателя газораспределительное устройство снабжено сменными грузами 7. Прп постоянном расходе сжатого воздуха зазор между перфорированным дном 5 и верхним слоем сыпучего материала при нагружении газораспределительного устройства сменными грузами 7 уменьшается, происходит более интенсивное разрыхление материала струями воздуха и увеличивается подача сыпуче. о ма30 териала.

298365

Предмет изобретения

Составитель Д. В. Додина

Редактор Л. М. Новожилова Техред Л. Л. Евдонов Корректор Л. Б. Бадылама

Заказ 2020 Изд. ¹ 374 Тираж 4 3 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4)5

Загорская типография

1. Питатель для подачи сыпучих материалов,. содержащий корпус с разгрузочным патрубком, соосно установленный в корпусе бункер с сыпучим материалом и газораспределительное устройство, отличающийся тем, что, с целью обеспечения равномерной подачи материала, газорасг ределительное устройствд выполнено в виде цилиндрической подвижной казимеры с перфорированным дном, размещенной в верхней части бункера.

5 2. Питатель по п. 1, отличающийся тем, что, с целью возможности регулирования производительности, газораспределительное устройство снабжено сменными грузами.
