Патент ссср 298400
Иллюстрации
Реферат

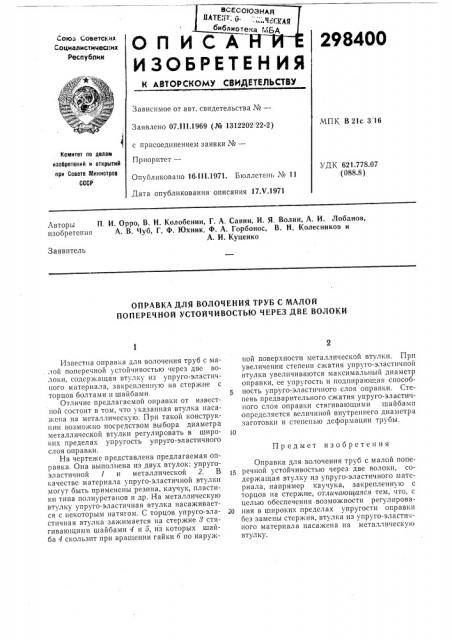

ОПИСАН
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз т оветских
Социалистичеатих
Республик
Зависимое от авт. свидетельства М—
Заявлено 07.111.1969 (№ 1312202 22-2) с присоединением заявки N9 —.
Приоритет—
Опуолнковано 16111.1971. Бюллетень Мо 11
Дата опубликования описания 17Х.1971
МПК В 21с 3, 16
Комитет ll0 делам изобретений и открытий ори Совете Министров
СССР
УДК, 621.778.07 (088.8) Авторы П. И. Орро, В, Н. Колобенин, Г. А. Савин, И. Я. Волин, А. И. Лобанов, изобретения А. В. Чуб, Г. Ф. Юхник, Ф. А. Горбонос, В. Н. Колесников и
А. И. Куценко
Заявитель
ОПРАВКА ДЛЯ ВОЛОЧЕНИЯ ТРУБ С МАЛОЙ
ПОПЕРЕЧНОЙ УСТОЙЧИВОСТЬЮ ЧЕРЕЗ ДВЕ ВОЛОКИ
Предмет изобретения
Известна оправка для волочения труб с ма. лой поперечной устойчивостью через две волоки, содержащая втулку из упруго-эластичного материала, закрепленную на стержне с торцов болтами и шайбами.
Отличие предлагаемой оправки от известной состоит в том, что указанная втулка насажена на металлическую. При такой конструкции возможно посредством выбора диаметра металлической втулки регулировать в широких пределах упругость упруго-эластичного слоя оправки.
На чертеже представлена предлагаемая оправка. Она выполнена из двух втулок: упругоэластичной и металлической 2. В качестве материала упруго-эластичной втулки могут быть применены резина, каучук, пластики типа полиуретапов и др. На металлическую втулку упруго-эластичная втулка насаживается с некоторым натягом. С торцов упруго-эластичная втулка зажимается на стержне 8 стягивающими шайбами 4 и 5, из которых шайба 4 скользит при вращении гайки 6 по наружпой поверхности металлической втулки. При увеличении степени сжатия упруго-эластичной втулки увеличиваются максимальный диаметр оправки, ее упругость и подпнраюп.ая способность упруго-эластичного слоя оправки. Степень предварительного сжатия упруго-эластичного слоя оправки стягивающими шайбамп определяется величиной внутреннего диаметра заготовки и степенью деформации трубы.
Оправка для волочения труб с малой поперечной устойчивостью через две волоки, содержащая втулку из упруго-эластичного материала, например каучука, закрепленную с торцов на стержне, отличающаяся тем, что, с целью обеспечения.возможности регулирова20 ния в широких пределах упругости оправки без замены стержня, втулка из упруго-эластн..ного материала насажена на металлическую втулку.
298400 г s
Составитель Н. Злошина
Редактор Т. А. Юрчикова Техред Л. Л. Евдонов
Корректор О. С. Зайцева
Загорская типография
Заказ 2022 Изд. М 375 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )K-35, Раушская наб., д. 4/5
