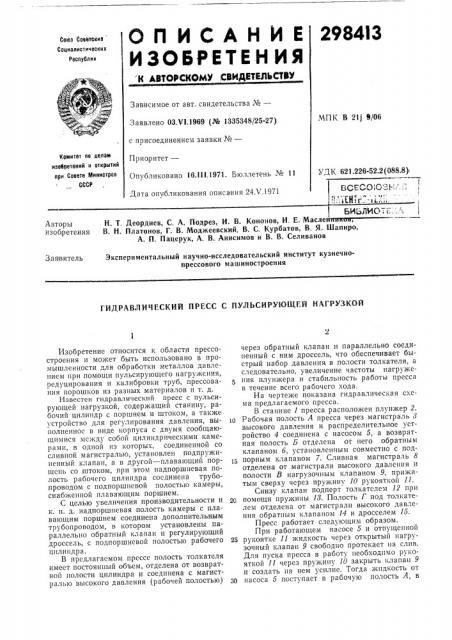

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2984I3

Секте Советских

Социалистических

РеспуСлин

Зависимое от авт. свидетельства №вЂ”

МПК В 2Ц 9/06

Заявлено ОЗ.Ч1.1969 (№ 1335348/25-27) с присоединением заявки №вЂ”

П р нор итет—

Опубликовано 16111.1971. Бюллетень № 11

Дата опубликования описания 24Х.!971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.226-52.2(088.8)

BGECO CÇЕ;" .: !

,".:":.Лн. т ..".- .: ...

БИЬДИС

H. Т, Деордиев, С. А. Подрез, И. В. Кононов, И. Е. Масле

В. Н. Платонов, Г. В. Моджеевский, В. С. Курбатов, В. Я. Шапиро, А, П. Пацерук, А. В. Анисимов и В. В. Селиванов

Авто ры изобретения

Заявитель

Экспериментальный научно-исследовательский институт кузнечнопрессового машиностроения

ГИДРАВ,ЛИЧЕСКИЙ ПРЕСС С ПУЛЬСИРУ10ЩЕР! НАГРУЗКОЙ

Изобретение относится к области прессостроения и может быть использовано в промышленности для обработки металлов давлением при помощи пульсирующего нагружения, редуцирования и калибровки труб, прессования порошков из разных материалов и т, д.

Известен гидравлический пресс с пульсирующей нагрузкой, содержащий станину, рабочий цилиндр с поршнем и штоком, а также устройство для регулирования давления, выиолнеинос в виде корпуса с двумя сообщающимися между собой цилиндрическими камерами, в одной из которых, соединенной со сливной магистралью, установлен подпружиненный клапан, а в другой — плавающий поршень со штоком, при этом иадпоршневая полость рабочего цилиндра соединена трубопроводом с подпоршневой полостью камеры, снабженной плавающим поршнем.

С целью увеличения производительности и к. п. д. надпоршпевая полость камеры с плаваюшим поршнем соединена дополнительным трубопроводом, в котором установлены параллельно обратный клапан и регулирующий дроссель, с подпоршневой полостью рабочего цилиндра.

В прсдлагасмом прессе полость толкателя имеет постоянный объем, отделена от возвратной полости цилиндра и соединена с магистралью высокого давления (рабочей полостью) через обратный клапан и параллельно соединенный с ним дроссель, что обеспечивает быстрый набор давления в полости толкателя, а следовательно, увеличение частоты нагружения плунжера и стабильность работы пресса в течение всего рабочего хода.

На чертеже показана гидравлическая схема предлагаемого пресса.

В станине 1 пресса расположен плунжер 2.

Рабочая полость А пресса через магистраль 8 высокого давления и распределительное устройство 4 соединена с насосом 5, а возвратная полость Б отделена от него обратным клапаном б, установленным совместно с под15 порным клапаном 7. Сливная магистраль 8 отделена от магистрали высокого давления и полости В нагрузочным клапаном 9, прижатым сверху через пружину 10 рукояткой 11.

Снизу клапан подперт толкатслем 12 при помощи пру>кипы 13. Полость Г под толкателем отделена от магистрали высокого давления обратным клапаном 14 и дросселем 15.

Пресс работает следующим образом.

При работающем насосе 5 и отпущенной

25 рукоятке 11 жидкость через открытый иагрузочный клапан 9 свободно протекает иа слив.

Для пуска пресса в работу необходимо рукояткой 11 через пружину 10 закрыть клапан 9 и создать иа нем усилие. Тогда жидкость от зтт насоса 5 поступает в рабочую полость А, в возвратйую полость Б через обратный клапан б, в полость Г толкателя через обратный клапан 14 и дроссель 15 и полость В, расположенную между клапаном 9 и толкателем 12. Плунжер 2 опускается вниз до соприкосновения с заготовкой, и давление в системе во всех полостях, растет в соответствии с усилием, действующим, на клапан 9. До момента открытия этого клапана толкатель 12 от действия давления жидкости уравновешен.

По мере набора давления в системе клапан 9 приоткрывается, сбрасывая избыток давления из полости В и рабочей магистрали

3. Нарушается равновесие толкателя 12 и за счет перепада давления между полостями В и Г, создаваемого дросселем 15, толкатель начинает приподнимать клапан 9 до тех пор, пока усилие толкателя снизу (усилие пружины 18 и усилие от оставшегося давления жидкости) и усилие пружины 10 будут одинаковыми. 3а это время в рабочей магистрали давление сбрасывается полностью, тогда плунжер 2 под действием упругосжатой жидкости, удерживаемой в полости Б обратным клапаном б, отходит от заготовки на некоторую величину. С момента когда усилие толкателя снизу станет меньше усилия пружины 10, клапан 9 опустится на свое седло, вытеснив толкателем 12 жидкость из полости Г через дроссель 15. Цикл повторяется. Так автоматически в полости А создается и сбрасывается давление, что приводит к пульсирующей нагрузке на плунжере.

По мере осадки заготовки плунжер опускается вниз, вытесняя жидкость из возвратной полости Б через подпорный клапан 7.

Подъем плунжера 2 можно осуществить за счет открытия клапана 9 и прекращения подачй жидкости в рабочую полость А при помощи распределительного устройства 4.

Усилие пресса регулируется натяжением пружины 10, частота и амплитуда колебаний — изменением проходного сечения дросселя 15.

Таким образом, соединение полости Г непосредственно с рабочей магистралью через обратный клапан и параллельно соединенной с ним дроссель обеспечивает постоянство объема полости толкателя и быстрое заполнение

его за каждый цикл, а следовательно, получение стабильности в течение всего рабочего хода и увеличение частоты колебаний.

l5

Предмет изобретения

Гидравлический пресс с пульсирующей нагрузкой, содержащий станину, рабочий ци20 линдр с поршнем и штоком, а также устройство для регулирования давления, выполненное в виде корпуса с двумя сообщающимися между собой цилиндрическими камерами, в одной из которых, соединенной со сливной

25 магистралью, установлен подпружиненный клапан, а в другой — плавающий поршень со штоком, при этом надпоршневая полость рабочего цилиндра соединена трубопроводом с подпоршневой полостью камеры, снабжен30 ной плавающим поршнем, отличающийся тем, что, с целью увеличения производительности и к. и. д., надпоршневая полость камеры с плавающим поршнем соединена дополнительным трубопроводом, в котором установлены параллельно обратный клапан и регулирующий дроссель, с подпоршневой полостью рабочего цилиндра.
