Реферат



29S42l

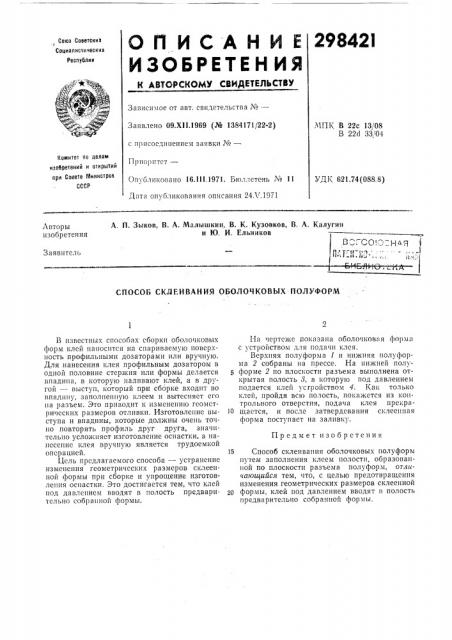

ОПИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Союз Советских J

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 09.Х11.1969 (№ 1384171/22-2) с присосдипсниехт заявки №вЂ”

Приоритет—

Опубликовано 16.111,1971. Бюллетень i¹ 11

МПК В 22с 13/08

В 22с1 33, 04

K0MNTG1 fl0 делам изоеретеиий и открытий лри Совете Мииистров

СССР

УД К 621.74 (088, 8) Дата опубликования описания 24. т .1971

А. П. Зыков, В. А. Малышкин, В. К. Кузовков, В. А. Калугин и Ю. И. Ельников

Авторы изобретения, |

Заявитель

СПОСОБ СКЛЕИВАНИЯ ОБОЛОЧКОВЪ|Х ПОЛУФОРМ

Предмет изобретения

В известных способах сборки оболочковых форм клей наносится на спариваемую поверхность профильными дозаторами или вручную.

Для нанесения клея профильным дозатором в одной половине стержня или формы делается впадина, в которую наливают клей, а в другой — выступ, который при сборке входит во впадину, заполненную клеем и вытесняет его па разъем. Это приводит к изменению геомстричсских размеров отливки. Изготовление выступа и впадины, которые должны очень точно повторять профиль друг друга, значительно усложняет изготовление оснастки, а напссспис клея вручную является трудоемкой операцией.

Цель предлагаемого способа — устранение изменения геометричсских размеров склеенной формы при сборке и упрощение изготовления оснастки. Это достигается тем, что клей под давлением вводят в полость предваритслыю собранной формы.

На чертеже показана оболочковая форма с устройством для подачи клея.

Верхняя полуформа 1 и нижняя пол форма 2 собраны на прессе. На нижней полую форме 2 по плоскости разъема выполнена открытая полость 8, в которую под давлением подается клей усгройством 4. Как только клей, пройдя acro полость, покажется из контрольного отверстия, подача клея прскра1О щастся, и после затвсрдсвания склеенная форма поступает на заливку.

15 Способ склеивания оболочковых полуформ путем заполнения клеем полости, образованнои по плоскости разъема полуформ, отличаюи|ийся тем, что, с целью предотвращения изменения геометрических размеров склеенной

2О формы, клей под давлением вводят в полость предварительно собранной формы, 298421

Составитель И. Куницкая

Текред Л. Л. Левина Корректор В. П. Федулов»

Редактор Й. Л. Корченко

За1орская типосрафия

Заказ 1923 Изд. № 358 Тираж 473 Г1одписное

ЦНИИПИ Комитета по делаы изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4 5
