Патент ссср 298531

Патент ссср 298531

Иллюстрации

Показать все

Реферат

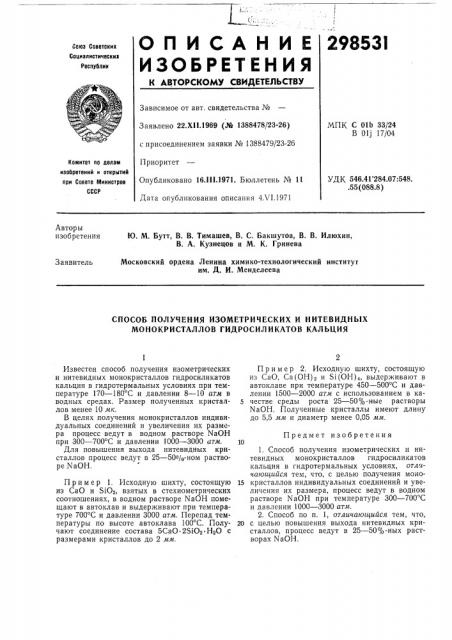

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуйлик

Зависимое от авт, свидетельства №

Заявлено 22.Х11.1969 (М 1388478/23-26) с присоединением заявки № 1388479/23-26

Приоритет

Опубликовано 16.III.1971. Бюллетень № 11

Дата опубликования описания 4.VI.1971

МПК С Olb 33/24

В Olj 17/04

Комитет по делам изооретений и открытий при Совете Министров

СССР

УДК 546.41 284.07:548. .55(088.8) Авторы изобретения

lO. М. Бутт, В. В. Тимашев, В. С. Бакшутов, В. В. Илюхин, В. А. Кузнецов и М. К. Гринева

Заявитель

Московский ордена Ленина химико-технологический институт им. Д. И. Менделеева

СПОСОБ ПОЛУЧЕНИЯ ИЗОМЕТРИЧЕСКИХ И НИТЕВИДНЫХ

МОНОКРИСТАЛЛОВ ГИДРОСИЛИКАТОВ КАЛЬЦИЯ

Известен способ получения изометрических и нитевидных монокристаллов гидросиликатов кальция в гидротермальных условиях при температуре 170 †1 С и давлении 8 — 10 атм в водных средах. Размер полученных кристаллов менее 10 мк.

В целях получения монокристаллов индивидуальных соединений и увеличения их размера процесс ведут в водном растворе NaOH при 300 †7 С и давлении 1000 †30 атм.

Для повышения выхода нитевидных кристаллов процесс ведут в 25 — 50>/о-ном растворе NaOH.

Пример 1. Исходную шихту, состоящую из СаО и SiOg, взятых в стехиометрических соотношениях, в водном растворе NaOH помещают в автоклав и выдерживают при температуре 700 C и давлении 3000 атм. Перепад температуры по высоте автоклава 100 С. Получают соединение состава 5СаО 2Si02 Н20 с размерами кристаллов до 2 мм.

Пример 2. Исходную шихту, состоящую из СаО, Са (ОН) 2 u Si (ОН) 4, выдерживают в автоклаве при температуре 450 — 500 С и давлении 1500 — 2000 атм с использованием в ка5 честве среды роста 25 — 50%-ные растворы

NaOH. Полученные кристаллы имеют длину до 5,5 мм и диаметр менее 0,05 мм.

Предмет изобретения

1. Способ получения изометрических и нитевидных монокристаллов гидросиликатов кальция в гидротермальных условиях, отличающийся тем, что, с целью получения моно15 кристаллов индивидуальных соединений и увеличения их размера, процесс ведут в водном растворе NaOH при температуре 300 — 700 С и давлении 1000 †30 атм.

2. Способ по п. 1, отличающийся тем, что, 20 с целью повышения выхода нитевидных кристаллов, процесс ведут в 25 — 50%-ных растворах NaOH.
