Способ получения монокристаллов гидросиликатов калбция

Способ получения монокристаллов гидросиликатов калбция

Иллюстрации

Показать все

Реферат

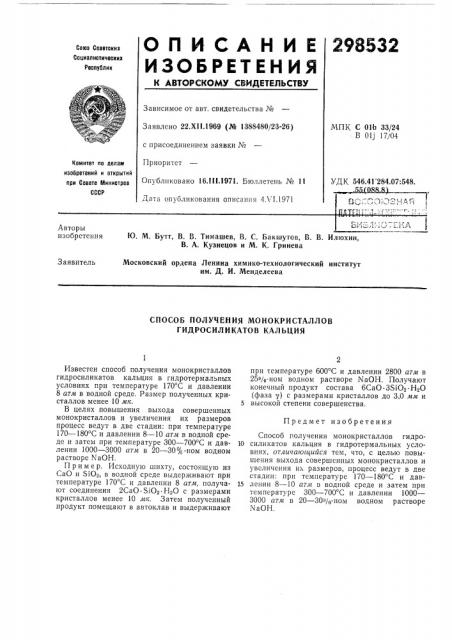

О П И С А Н И Е 298532

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалиотическив

Республик

Зависимое от авт, свидетельства №

Заявлено 22.X! !.1969 (№ 1388480/23-26) с присоединением заявки №

Приоритет

Опубликовано 16Л!!.1971. Бюллетень № 11

Дата опубликования описания 4Л 1.1971

МПК С 01Ь 33/24

B 0lj 17/04 комитет по лелем изобретений и открытий лри Совете Министров

СССР

УДК 546.41 284.07:548.

Авторы изобретения

Ю. М. Ьутт, В. В. Тимашев, В. С. Бакшутов, В. В. Илюхин, В, А. Кузнецов и М, К. Гринева

Заявитель

Московский ордена Ленина химико-технологический институт им. Д. И. Менделеева

СПОСОБ ПОЛУЧЕНИЯ МОНОКРИСТАЛЛОВ

ГИДРОСИЛИКАТОВ КАЛЬЦИЯ

Предмет изобретения

Известен способ получения монокристаллов гидросиликатов кальция в гидротермальных условиях при температуре 170 С и давлении

8 атм в водной среде. Размер полученных кристаллов менее 10 мк.

В целях повышения выхода совершенных монокристаллов и увеличения их размеров процесс ведут в две стадии: при температуре

170 †1 С и давлении 8 — 10 атм в водной среде и затем при температуре 300 †7 С и давлении 1000 †30 атм в 20 — 30% -ном водном растворе NaOH.

Пример. Исходную шихту, состоящую из

СаО и Si02, в водной среде выдерживают при температуре 170 С и давлении 8 атм, получают соединения 2СаО.SiOg Н О с размерами кристаллов менее 10 мк, Затем полученный продукт помещают в автоклав и выдерживают при температуре 600 С и давлении 2800 атм в

25%-ном водном растворе NaQH. Получают конечный продукт состава 6Са0.3$102.Н20 (фаза у) с размерами кристаллов до 3,0 мм и

5 высокой степени совершенства.

Способ получения монокристаллов гидро10 силикатов кальция в гидротермальных условиях, отличающийся тем, что, с целью повышения выхода совершенных монокристаллов и увеличения их размеров, процесс ведут в две стадии: при температуре 170 — 180 С и дав15 ленин 8 — 10 атм в водной среде и затем при температуре 300 †7 С и давлении 1000—

3000 атм в 20 — 30%-ном водном растворе

NaOH.
