Способ изготовления интерференционных зеркал

Способ изготовления интерференционных зеркал

Иллюстрации

Показать все

Реферат

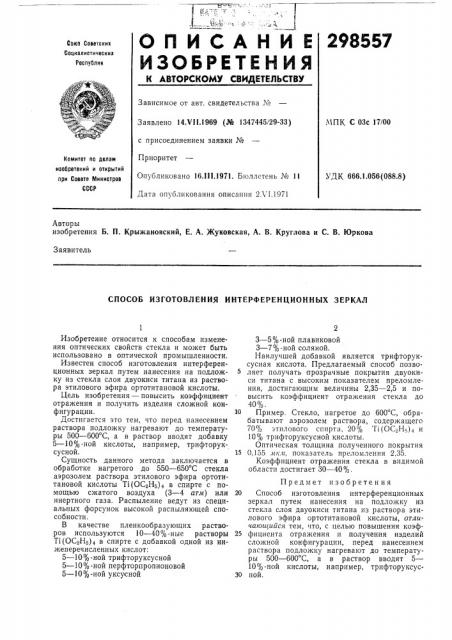

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

ИПК С 03с 17/00

Заявлено 14.VII.1969 (№ 1347445/29-33) с присоединением заявки №

Приоритет

Опубликовано 16.111.1971. Б|оллетень № 11

Дата опубликования описания 2Л 1.1971

Комитет по делам иаобретений и открытий при Совете Мииистров

СССР

УДК 666.1.056(088.8) Авторы изобретения Б. П. Крыжановский, Е. А. Жуковская, А. В. Круглова и С. В. Юркова

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ИНТЕРФ ЕРЕН ЦИОН Н ЫХ 3 ЕРКАЛ

Изобретение относится к способам изменения оптических свойств стекла и может быть использовано в оптической промышленности.

Известен способ изготовления интерференционных зеркал путем нанесения на подложку из стекла слоя двуокиси титана из раствора этилового эфира ортотитановой кислоты.

Цель изобретения — повысить коэффициент отражения и получить изделия сложной конфигурации.

Достигается это тем, что перед нанесением раствора подложку нагревают до температуры 500 — 600 С, а в раствор вводят добавку

5 — 10% -ной кислоты, например, трифторуксусной.

Сущность данного метода заключается в обработке нагретого до 550 — 650 С стекла аэрозолем раствора этилового эфира ортотитановой кислоты Ti (ОС2Нв) 4 в спирте с помощью сжатого воздуха (3 — 4 атм) или инертного газа. Распыление ведут из специальных форсунок высокой распыляющей способности.

В качестве пленкообразующих растворов используются 10 — 40% -ные растворы

Т1(ОСсНо)4 в спирте с добавкой одной из нижеперечисленных кислот:

5 — 10% -ной трифторуксусной

5 — 10%-ной перфторпропионовой

5 — 10% -ной уксусной

3 — 5%-ной плавиковой

3 — 7% -ной соляной.

Наилучшей добавкой является трифторуксусная кислота. Предлагаемый способ позволяет получать прозрачные покрытия двуокиси титана с высоким показателем преломления, достигающим величины 2,35 — 2,5 и повысить коэффициент отражения стекла до

40%

10 Пример. Стекло, нагретое до 600 С, обрабатывают аэрозолем раствора, содержащего

70% этилового спирта, 20% Ti (ОС;Нс) 4 и

10% трифторуксусной кислоты.

Оптическая толщина полученного покрытия

15 0,155,ик..1i, показатель преломления 2,35.

Коэффициент отражения стекла в видимой области достигает 30 — 40%.

Предмет изобретения

20 Способ изготовления интерференционных зеркал путем нанесения на подложку из стекла слоя двуокиси титана из раствора этилового эфира ортотитановой кислоты, отличаюитийся тем, что, с целью повышения коэф25 фициента отражения и получения изделий сложной конфигурации, перед нанесением раствора подложку нагревают до температуры 500 — 600 С, а в раствор вводят 5—

10% -ной кислоты, например, трифторуксус30 ной.
