Способ вулканизации резин на основе наирита

Способ вулканизации резин на основе наирита

Иллюстрации

Показать все

Реферат

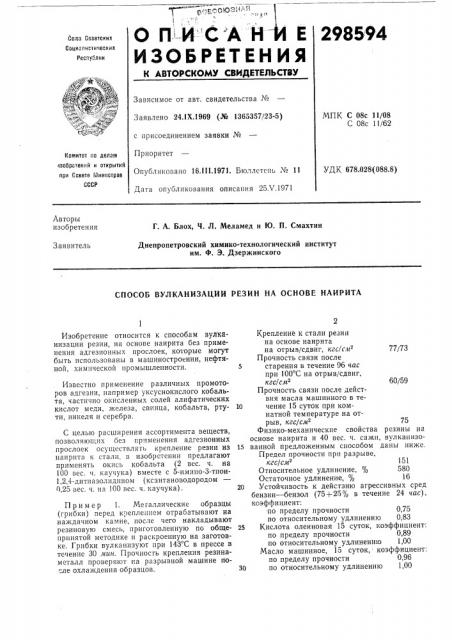

.".. ., стЮ - "

-И"CÀ Н И

298594

О П Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сс,оз Советских

Социзлистииеских

Реслублик

Зависимое от авт. свидетельства №

Заявлено 24.1Х.1969 (№ 1365357/23-5) с присоединением заявки №

Приоритет

Опубликовано 16.111.1971. Бюллетень ¹ 11

Дата опубликования описания 25Х,1971

МПК С 08с 11/08

С 08с 11/62

Комитет vo делом пзооретеиий и открытий ори Совете Ыииистров

СССР

УДК 678.028(088.8) Авторы изобретения

Г. А. Блох, Ч. Л. Меламед и 1О. П. Смахтин

Заявитель

Днепропетровский химико-технологический институт им. Ф. Э. Дзержинского

СПОСОБ ВУЛКАНИЗАЦИИ РЕЗИН НА ОСНОВЕ НАИРИТА

60/59

Изобретение относится к способам вулканизации резин, на основе наирита без применения адгезпонных прослоек, которые могут быть использованы в машиностроении, нефтяной, химической промышленности.

Известно применение различных промоторов адгезии, например уксуснокислого кобальта, частично окисленных солей алифатических кислот меди, железа, свинца, кобальта, ртути, никеля и серебра.

С целью расширения ассортимента веществ, позволяющих без применения адгезионных прослоек осуществлять крепление резин из наирнта к стали, в изобретении предлагают применять окись кобальта (2 вес. ч. на

100 вес. ч. каучука) вместе с 5-имино-3-тион1,2,4-дитиазолидином (ксантановодородом

0,25 вес. ч. на 100 вес. ч. каучука).

Пример 1. Металлические образцы (грибки) перед креплением отрабатывают на наждачном камне, после чего накладывают резиновую смесь, приготовленную по общепринятой методике и раскроенную на заготовке. Грибки вулканизуют при 143 С в прессе в течение 30 мин. Прочность крепления резинаметалл проверяют на разрывной машине после охлаждения образцов.

Крепление к стали резин на основе наирита на отрыв/сдвиг, кгс/см 77/73

Прочность связи после

5 старения в течение 96 час при 100 С на отрыв/сдвиг, кгс/смв

Прочность связи после действия масла машинного в течение 15 суток при комнатной температуре на отрыв, кгс/см 75

Физико-механические свойства резины на основе наирита и 40 вес. ч. сажи, вулканизо15 ванной предложенным способом даны ниже.

Предел прочности при разрыве, кгс/см 151

Относительное удлинение, % 580

Остаточное удлинение, 16

20 Устойчивость к дейстзию агрессивных сред бензин — бензол (75+25с/о в течение 24 час), коэффициент: по пределу прочности 0,75 по относительному удлинению 0,83

25 Кислота олеиновая 15 суток, коэффициент: по пределу прочности 0,89 по относительному удлинению 1,00

Масло машинное, 15 суток, коэффициент: по пределу прочности 0,96

30 по относительному удлинению 1,00

298594

Предмет изобретения

Составитель О. Лукоянова

Редактор Л. Г. Герасимова Техред Е, Борисова Корректор О. С. Зайцева

Заказ 1249/6 Изд. Мв 555 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2

Вода водопроводная, 15 суток, коэффициент: по пределу прочности 0,91 по относительному удлинению 1,00

Сопротивление раздиру, кгс/см 60

Температуростойкосгь (при 100 С), коэффициент: по пределу прочности 0,54 по относительному удлинению 0,79

Прочность крепления наполненной резины из 100 вес. ч. наирита и 40 вес. ч. сажи

ТМ-15 40 к стали при введении в нее 2 вес. ч. окиси кобальта составляет 47 кг/с и, а при введении 2 вес. ч. 5-и мино-З-тион-1,2,4-дитиазомидина — 3 кгс/сл .

Способ вулканизацин резин на основе наирита окисью кобальта, отличающийся тем., 10 что, с целью придания резинам адгезии к металлу, окись кобальта применяют совместно с 5-имино-3-тион-!,2,4-дитиазолидином.
