Способ стабилизации галогенпроизводных дегидратированного поливинилового спирта
Патент 298600
Авторы
Классы МПК
Способ стабилизации галогенпроизводных дегидратированного поливинилового спирта
Иллюстрации
Реферат

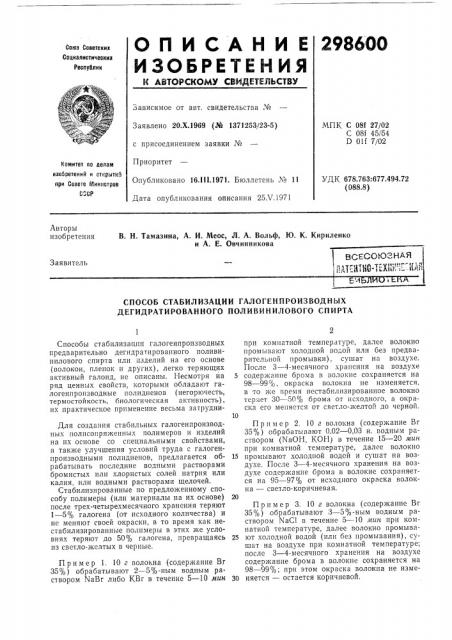

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
2986ОО
Союэ Советских
Социалистических
Республик
Зависимое от авт. свидетельства чс
Заявлено 20.Х.1969 (¹ 1371253/23-5) с присоединением заявки №
Приоритет
Опубликовано 16.III.1971. Бюллетень М 11
Дата опубликования описания 25.Ч.1971
МПК С 08f 27/02
С 08f 45/54
D 01f 7/02 комитет rо селам иэабретений и открытий при Сосете Министров
С"СР
УДК 678.763:677.494.72 (088.8) Авторы изобретения
В. Н. Тамазина, А, И. Меос, Л. А. Вольф, Ю. К. Кириленко и А. Е. Овчинникова
1 ВСЕСО102НДЯ, - yrqxgg т;.XI ."".. . l-"Ц
Заявитель
СПОСОБ СТАВИЛ ИЗАЦИ И ГАЛО ГЕН ПРОИЗ ВОД Н ЫХ
ДЕГИДРАТИРОВАННОГО ПОЛИВИНИЛОВОГО СПИРТА
Способы стабилизации галогенпроизводных предварительно дегидратированного поливинилового спирта или изделий на его основе (волокон, пленок и других), легко теряющих активный галоид, не описаны. Несмотря на ряд ценных свойств, которыми обладают галогенпропзводные полидиенов (негорюч есть, термостойкость, биологическая активность), их практическое применение весьма затрудниДля создания стабильных галогенпроизводных полисопряженных полимеров и изделий на их основе со специальными свойствами, а также улучшения условий труда с галогенпроизводными полидиенов, предлагается обрабатывать последние водными растворами бромистых или хлористых солей натрия или калия, или водными растворами щелочей.
Стабилизированные по предложенному способу полимеры (или материалы на их основе) после трех-четырехмесячного хранения теряют
1 — 5% галогена (от исходного количества) и не меняют своей окраски, в то время как нестабилизированные полимеры в этих же условиях теряют до 50% галогена, превращаясь из светло-желтых в черные.
Пример 1. 10 г волокна (содержание Br
35%) обрабатывают 2 — 5%-ным водным раствором NaBr либо KBr в течение 5 — 10 мин при комнатной температуре, далее волокно промывают холодной водой или без предварительной промывки), сушат на воздухе.
После 3 — 4-месячного храпения на воздухе
5 содержание брома в волокне сохраняется на
98 — 99%, окраска волокна не изменяется, в то» е время нестабилизированное волокно тсряет 30 — 50% брома от исходного, а окраска его меняется от светло-желтой до черной.
Пример 2. 10 г волокна (содержание Br
35%) обрабатывают 0,02 — 0,03 н. водным раствором (NaOH, КОН) в течение 15 — 20 мин при KoMFIBTFIQFI температуре, далее волокно
15 промывают холодной водой и сушат на воздухе. После 3 — 4-месячного хранения на воздухе содержание брома в волокне сохраняется на 95 — 97% от исходного окраска волокна — светло-коричневая.
Пример 3. 10 г волокна (содержание Br
35%) обрабатывают, 3 — 5%-ным водным раствором NBC1 в течение 5 — 10 мин при комнатной температуре, далее волокно промыва25 ют холодной водой (или без промывания), сушат на воздухе при комнатной температуре; после 3 — 4-месячного хранения на воздухе содер»<ание брома в волокне сохраняется на
98 — 99%; при этом окраска волокна не измеЗО няется — остается коричневой, 298600
Предмет изобретения
Составитель Л. Чиванова
Редактор Л. Г. Герасимова Техред Е. Борисова Корректор T. А. Джаманкулова
Заказ 1249/9 Изд. № 555 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Способ стабилизации галоген произ водных дегидратирова нного поливинилового спирта, отличающийся тем, что, с целью создания стабильных галогенсодержащих полисопряженных полимеров и изделий на их основе, галоидированный, предварительно дегидратированный поливиниловый спирт обрабатывают водными растворами хлористого (или бромистого) натрия, или хлористого (или броми5 стого) калия, или водными растворами щелочей.
