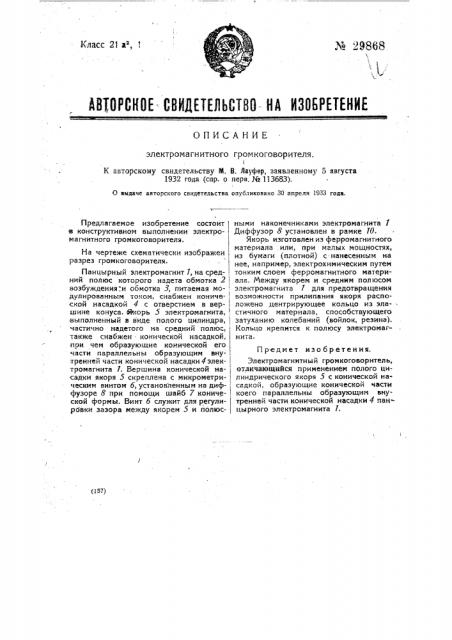

АВ ОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ электромагнитного громкоговорителя, 1

К авторскому свидетельству М. В. Лауфер, заявленному 5 августа

1932 года (спр. о перв. Хе И3683).

О выдаче авторского свидетельства опубликовано 30 апреля 1933 года. (157) Предлагаемое изобретение состоит з конструктивном выполнении электромагнитного громкоговорителя.

На чертеже схематически изображен разрез громкоговорителя.

Панцырный электромагнит 7, на сред-! ний полюс которого надета обмотка 2 возбуждения".и обмотка 3, питаемая мо- дулированным током, снабжен коничв-! ской насадкой 4 с отверстием в вершине конуса. &<орь 5 электромагнита,, I выполненный в виде полого цилиндра, частично надетого на средний полюс, также снабжен конической насадкой, при чем образующие конической его части параллельны образующим внутренней части конической насадки 4элек- I тромагнита 7. Вершина конической насадки якоря 5 скреплена с микрометрическим винтом б, установленным на диф-, фузоре 8 при помощи шайб 7 кониче- ской формы. Винт б служит для регули- ровки зазора между якорем 5 и полюс- ными наконечниками электромагнита 7

Диффузор 8 установлен в рамке 10.

Якорь изготовлен из ферромагнитного материала или, при малых мощностях, из бумаги (плотной) с нанесенным на нее, например, электрохимическим путем тонким слоем ферромагнитного материала. Между якорем и средним полюсом электромагнита 7 для предотвращения возможности прилипания якоря расположено дентрирующее кольцо из эла- ° стичного материала, способствующего затуханию колебаний (войлок, резина).

Кольцо крепится к полюсу электромагнита.

Предмет изо 6 ретения.

Электромагнитный громкоговоритель, отличающийся применением полого цилиндрического якоря 5 с коническо" насадкой, образующие конической части коего параллельны образующим внутренней части конической насадки 4 панцырного электромагнита 1.
