298772

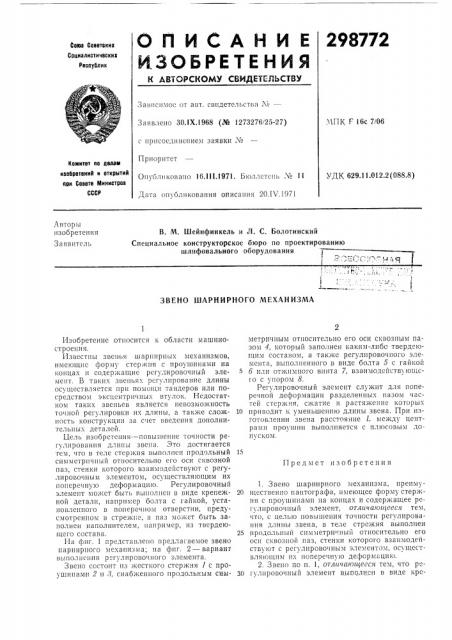

ОriИСАНИЕ
И ЗОБРЕТЕ НИ Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Coes Советскик
Социалистичвскис
Республик
Зависимое от авт. свидетельства М—
Заявлено 30.1Х.1968 (№ 1273276!25-27) с присоединением заявки ¹
Приоритет
Опуолнковано 16.111.1971. Бюллетень ¹ 11
Дата опубликования описания 20.IV.197I
Л1ПК Г 16с 7/06
Комитет оо аслам иаооретений и открытий ори Совете Министров
СССР
УДК 629.11.012.2(088.8) Авторы изобретения
Заявитель
В. М. Шейнфинкель и Л. С. Болотинский
Специальное конструкторское бюро по проектированию шлифовального оборудования
;- (,(< < ;
ЗВЕНО ШАРНИРНОГО МЕХАНИЗМА
Предмет изобретения
Изобретение относится и области машиностроения.
Известны звенья шарнирных механизмов, имеющие форму стержня с проушинами на концах и содержащие рсгулировочный элемент. В таких звеньях регулирование длины осуществляется при помощи тандеров или посредством эксцентричных втулок. Нсдостатг(oM таких звеньев является невозможность точной регулировки их длины, а также сложность конструкции за счет введения дополнительных деталей.
Цель изобретения — повышение точности регулирования длины звена. Это достигается тем, что в теле стержня выполнен продольный симметричный относительно его оси сквозной паз, стенки которого взаимодействуют с регулировочным элементом, осуществляющим их поперечную деформацию, Регулировочный элемент может быть выполнен в виде крепежной детали, например болта с гайкой, установленного в поперечном отверстии, предусмотренном в стрежне, а паз может оыть заполнен наполнителем. например, из твердеющего состава.
На фиг. 1 представлено предлагаемое звено парнирного механизма; на фиг. 2 — вариант выполнения регулировочного элемента.
Звено состоит из жесткого стержня 1 с проушинами 2 и 3, снабженпого продольным симметричным относительно его оси сквозным пазом 4, который заполнен каким-либо твердеющим составом, а также регулировочного элемента, выполненного в виде болта 5 с гайкой б или отжимного винта 7, взаимодсйств ющсго с упором 8.
Регулировочный элемент служит для поперечной деформации разделенных пазом частей стержня, сжатие и растяжение которых
10 приводит к уменьшению длины звена. При изготовлении звена расстояние 1 между центрами проушин выполняется с плисовым дон ском.
1. Звено шарнирного механизма, препму20 щественно паптографа, имеющее форму стержня с проушинами на концах и содержащее регулировочный элемент, отличп(осцееся тем, что, с целью повышения точности регулирования длины звена, в теле стрежня выполнен
25 продольный симметри ный относительно его осп сквозной паз, стенки которого взаимодействуют с регулировочным элементом, осуществляющим их поперечную деформацию.
2. Звено по п. 1, отличающееся тем, что ре30 гулировочный элемент выполнен в виде крс289772
Фиг !
Фиг 2
Составитель И. Щербатенко
Редактор Н. Г. Михайлова Тсхрсд E. Борисова Корректор О. М. Ковалева
Заказ 855 l8 Изд. № 380 Тираж 473 Подписное !!!!ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Я(-35, Раушская наб., д. 4,5
Типография, пр. Сапунова, 2 пежной детали, например болта с гайкой, установленного в поперечном отверстии, предусмотрщгном в стержне.
3. Звено по п. 1, отличающееся тем, что паз заполнен наполнителем, например, из тверде-! ощего состава.
