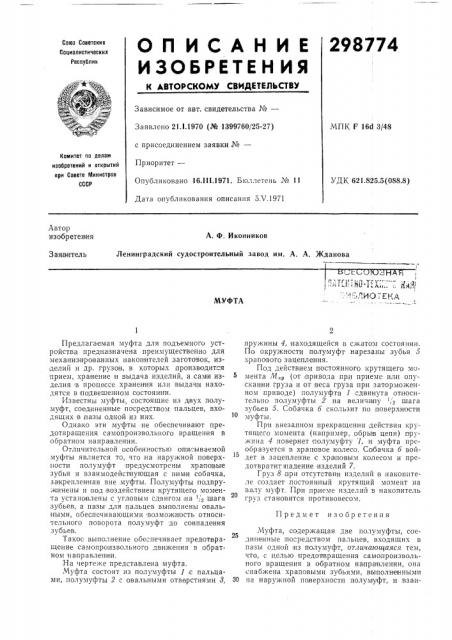

О П И С А Н И Е 298774

И ЗОБ РЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик фф

Зависимое от авт, свидетельства М

Заявлено 21.I.1970 (№ 1399760/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 16.III.1971. Бюллетень № 11

Дата опубликования описания 5Х.1971

МПК Г 16d 3 48

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.825.5(088.8) Автор изобретения

А. Ф. Иконников

Ленинградский судостроительный завод им. А. А. Жданова

3 ая витель

МУФТА

Предмет изобретения

Предлагаемая муфта для подъемного устройства предназначена преимущественно для механизированных накопителей заготовок, изделий и др. грузов, в кото рых производится прием, хранение и выдача изделий, а сàMIH изделия в процессе «равнения или выдачи находятся в подвешенном состоянии.

Известны муфты, состоящие из двух полумуфт, соединенные посредством пальцев, входящих в лазы одной из них.

Однако эти муфты не обеспечивают предотвращения самопроизвольного вращения в обратном направлении.

Отличительной особенностью описываемой муфты является то, что,на наружной по верхности полумуфт преду схтотрены храпоэые зубья и взаимодействующая с ними собачка, закрепленная вне муфты. Полумуфты подпружинепы и под воздействием крутящего момента установлены с угловым сдвигом на, шага зубьев, а пазы для пальцев выполнены овальными, обеспечивающими возможность относительного поворота полумуфт до совпадения зубьев.

Такое выполнение обе=печивает предотвращение самопроизвольного движения в обратном направлении.

На чертеже представлена муфта.

Муфта состоит из полумуфты 1 с пальцами, полумуфты 2 с овальными отверстиями 8, пружины 4, находящейся в сжатом состоянии.

По окружности полумуфт нарезаны зубья 5

«ра нового з а цепл ения.

Под действием постоянного крутящего момента Икр (от привода прги приеме или опускании груза и от веса груза при заторможенном приводе) полумуфта 1 сдвинута относительно полумуфты 2 на величину, 2 шага зубьев 5. Собачка 6 скользит по поверхности

10 х уфты

Прн внезапном прекращении действия крутящего момента (например, 00pbl(B цепи) пруж *«a 4 повернет полумуфту 1, н муфта преобразуется в х раповое колесо. Собачка 6 войдет в зацепление с «радловым колесом и предотвратит падение изделий 7.

Груз 8 при отсутствии изделий в накопителе создает, постоянный крутящий момент на валу муфт. Г ри приеме изделий э накопитель груз становится противовесом.

Муфта, содержащая две полумуфты, соединенные посредством пальцев, входящих в пазы одной из полумуфт, отличающаяся тем, что, с целью предотвращения самопроизвольного вращения в обратном направлении, она снабжена храповыми зубьями, выполненными

30 а наружной позер«ности полум уфт, и взаи298774

Составитель И. Злотник

Редактор Э. Н, Шибаева Техред Е. Ф. Борисова Корректор Г. С. Мухина

Заказ 1ЗЗ/495. Изд. № 349. Тираж 473 Подписное

ЦНИИПИ Комитета но делам изобретений и открытий при Совете М|нн1стров СССР

Москва, g(-35, Раушская паб., д. 4/5

Тип. Харьк,фил, пред. «Патент» модействующей с Бими собачкой, причем полумуфты подпружинены и под воздействием крутящего момента установлены с угловым сдвигом в плоскости вращения .на / шага зубьев, а упомянутые пазы для лальцев выполнены овальными, обеспечивающими возможность относительного поворота полумуфт до совпадения зубьев.
