Реферат



Класс 13 ал 1сл

1 дц, 30< ) № 2988

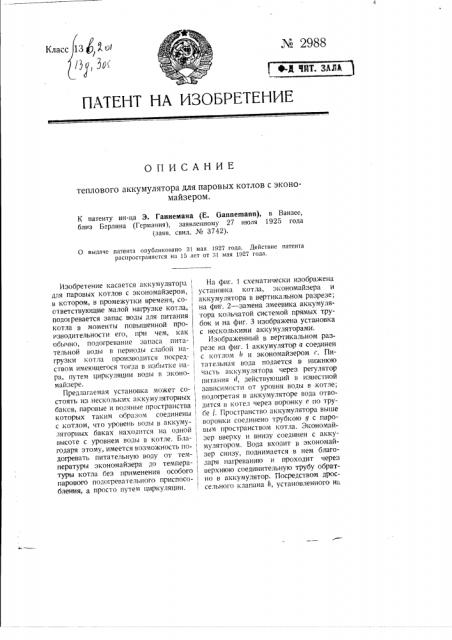

tlATEHT HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ теплового аккумулятора для паровых котлов с экономайзером.

К патенту ин-ца Э. Ганнемана (Е. Gannemann), в Ванзее, близ Берлина (Германия), заявленному 27 июля 1925 года (заяв. свид. № 3742).

0 выдаче патента опубликовано 31 мая 1927 года. действие патента распространяется на 15 лет от 31 мая 1927 года.

Изобретение касается аккумулятора для паровых котлов с экономайзером, в котором, в промежутки времени, состветствующие малой нагрузке котла, подо)ревается запас в оды для питания котла в моменты повышенной производительности его, при чем, как обычно, подогревание запаса питательной воды в периоды слабой нагрузки котла производится посредством имеющегося тогда в избытке пара, путем циркуляции воды в эконом айзере.

Предлагаемая установка может состоять из нескольких аккумуляторных баков, паровые и водяные пространства которых таким образом соединены с,котлом, что уровень воды в аккумуляторных баках находится на одной высоте с уровнем воды в котле. Благодаря этому, имеется возможность подогре|вать питательную воду от температуры эконо майзера до температуры котла без применения особого парового подогревательного приспособления, а просто путем циркуляции.

На фиг. 1 схематически изображена установка котла, эконо майзера и аккумулятора в вертикальном разрезе; на фиг. 2 — замена змеевика аккумулятора кольчатой системой прямых трубок и на фиг. 3 изображена установка с несколькими аккумуляторами.

Изображенный в вертикальном разрезе на фиг. 1 аккумулятор а соединен с котлом 7) и экономайзером г. Питательная вода подается в нижнюю часть акку мулятора через регулятор питания <7, действующий в известной зависимости от уровня воды в,котле; подогретая в аккумуляторе вода отводится в котел через ворсинку е по трубе /. Пространство аккумулятора выше воронки соединено трубкою 77 с паровым пространством котла. Экономайзер вверху и внизу соединен с аккумулятором. Вода входит в экономайзер снизу, поднимается в нем благодаря нагреванию и проходит через верхнюю соединительную трубу обратно в аккумулятор. Посредством дроссельного клапана 7), установленного на нижней соединительной трубе, циркуляция воды в экономайзере может быть так отрегулирована, чтобы через него проходило столько же воды, сколько при нормальной работе котла подается через клапан d. При производительности же котла и питания свыше нормальных, аккумулятор снизу до верхнего выходного отверстия наполняется холодной водой. При слабой производительности или же при перерывах в действиями котла регулятор <1 ?????????????????? ???????????? ????????, ?? ?????????? ???????????????????? ???????????????? ????????, ?????????????????? ???????????????????? ?? ????????????????????????,; ??????????????????????????. ???????? ?????????????????????? ?????????????????????????????? ???????????????????????? ???? ?????????? ???????????????? ??????????????, ?? ?????????? ????????, ?????????????????????? ???????????????????????????? ???? ???????????? ?????????????? ?????????? ??????????????????????, ????????????????????????, ?????? ?????? ???? ???? ????????????????, ?????????????????????????????? ???? ????????. ?? ?????????????? ?????????? ???????????????????????? ?????????????? ??????????????- 1 ?????????????????? ?????????????? 1; ?????????? ???????? ???????????? ?????????????? ???????????????????????? ???????????? ???????????? ?????????? ????????- ?????? ??????????. ?????????????????????????????? ???????? ???????????????? ???????????????? ?????????? ???????????? 1, ???????????????????? ?????????????????????? ???????????????? ????????, ????????- ???? >

Установка регулятора 1с на отводной трубе змеевика производится с целью более легкой регулировки по сравнению с известными уже устройствами, помещаемыми на трубе, .подводящей пар к змеевику, так как, в последнем случае, регулятор по временам,— когда нет пара в змее вике, — бывает подвержен одностороннему давлению пара, тогда как,в первом случае давление пара всегда выравнено с обеих сторон, и только давление, соответствующее высоте столба воды до в оронки /, будет с одной стороны больше, нежели с другой. Чтобы, в случае отказа в действии питательной помпы, можно было из аккумулятора отвести в котел об ем воды, находящийся выше уровня котельной воды, имеется еще, обычно разобщенная от аккумулято|ра, Отводная труба l, присоединенная к трубе /.

Вместо трубчатого змеевика может быть выбрана и другая форма нагревательной поверхности, как, например, батарея прямых трубок, выходящих открытыми концами в паро вое пространство аккумулятора, а внизу присоединенных к водяному кольцеоб разному коллектору, как это показано на фиг. 2 в вертикальном и горизонтальном сечениях.

В устройстве, изображенном схематически в вертикальном сечении на фиг. 3, буквою б обозначен паровой котел, с — экономайзер, а и m — баки аккумуляторов. Паровые пространства котла и аккумуляторов соединены трубопроводом д, а водяные пространства, посредством труб f, и и о. Питательная вода подается через трубку р в аккумулятор а, в кото ром вода подогревае.гся, благодаря циркуляции апды в экономайзере. Из аккумулятора а питательная вода течет через трубу я в аккумулятор т и отсюда, через трубку f — в котел. Во время слабой нагрузки котла, вода в, аккумуляторе m для накопления тепла подогревается до котельной температуры. Для этой цели нижний трубопровод о сна5жен регулиpyþùèì клапаном д, работающим в зависимости от давления пара. Если давление пара превышает установленный предел, то клапан q открывается и вода из аккумулятора m, более холодная и тяжелая, нежели вода в котле, протекает по трубе о в котел и вытесняет горячую котельную воду через трубу / в трубу и. При начинающемся усиленном действии котла, давление пара падает, регулирующий клапан Д закрывается, и при начале питания будет поступать в котел сильно подогретая вода из аккумулятора и через трубу t. Вода, находящаяся в аккумуляторе а, не участвует в циркулировании через котел; — она служит только в,качестве аккумулятора для эко- номайзера и предназначена для предотвращения ооразования пара в последнем при временном перерыве пита-, ( ния. Вместо одного аккумуляторного бака «1 может быть применено и несколько, целесообразно между собою соединенных баков.

IIP1. JIML Т ПАТЕНТА

1. Тепловой аккумулятор для паро- ( вых котлов с экономайзером, характеризующийся тем, что нижняя часть eIo с питательной трубою d (фиг. 1) соединена циркуляционно, с регулированием помощью крана II, с экономайзером с, а верхняя, обогреваемая змеевиком i, открытым сверху и снабженным внизу регулирующим краном Й, связана с котлом 11 при помощи водяной трубы / и паровой трубы д.

2. Видоизменение описанного в и. 1 аккумулятора, отличающееся применением добавочной обходной трубы с краном 1 (фиг. 1) для подвода в котел через соединительную трубу / воды из верхней части аккумулятора в случаях аварий с питательным насосом.

3. Видоизменение описанного в п. 1 аккумулятора, отличающееся применением ряда открытых обогревающих труб (фиг. Z) с кольцом внизу вместо змеевика 1.

4. Видоизменение описанного в п. 1 аккумулятора, отличающееся тем, что только один из его элементов а соединен циркуляционно с экономайзером (фиг. 3), а другой т или несколько других, связанные с первым трубою п, присоединены к котлу обычным способом в трех местах: при помощи паровой трубы д, верхней водяной труоы / и нижней трубы о, снабженной регулирующим, в зависимости от давления, краном q.
