Способ футеровки вертикальных трубчатых печей

Способ футеровки вертикальных трубчатых печей

Иллюстрации

Показать все

Реферат



° .Ф В

ПАТЕЯ, „"„" -,;.-;-;,::-:,.;...;,:

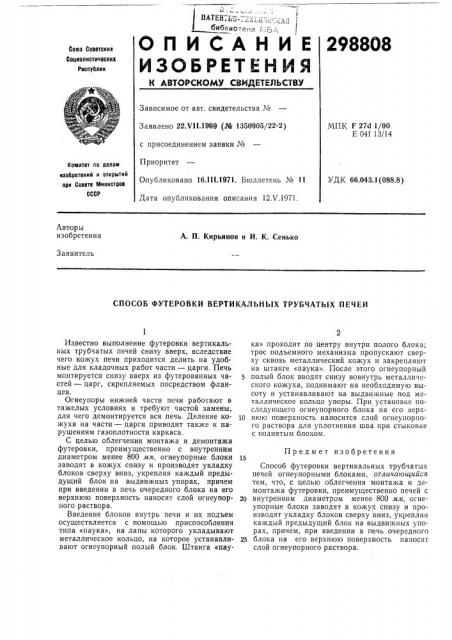

ИСАНИЕ

О П

298808

Союа Соеетоких

Социалиотичеоких

Реооублик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 22.VI(.1969 (№ 1350905/22-2) с присоединением заявки №

Приоритет

Опубликовано 16.lll.1971. Бюллетень № 11

Дата опубликования описания 12Х.1971.

МПК Г 270 1/00

E 04f 13/14

Комитет оо делам иаооретеиий и открытий ори Совете Миииотрое

СССР

УДК 66,043.1(088.8) Авторы изобретения

А. П. Кирьянов и И. К. Сенько

Заявитель

СПОСОБ ФУТЕРОВКИ ВЕРТИКАЛЪНЫХ ТРУБЧАТЫХ ПЕЧЕЙ

Известно выполнение футеровки вертикальных трубчатых печей снизу вверх, вследствие чего кожух печи приходится делить на удобные для кладочных работ части — царги, Печь монтируется снизу вверх из футерованных частей — царг, скрепляемых посредством фланцев.

Огнеупоры нижней части печи работают в тяжелых условиях и требуют частой замены, для чего демонтируется вся печь. Деление кожуха на части — царги приводит также к нарушениям газоплотности каркаса.

С целью облегчения монтажа и демонтажа футе ровки, преимущественно с внутренним диаметром менее 800 мм, огнеупорные блоки заводят в кожух снизу и производят укладку блоков сверху вниз, укрепляя каждый предыдущий блок на выдвижных упорах, причем при введении в печь очередного блока на его верхнюю поверхность наносят слой огнеупорного раствора.

Введение блоков внутрь печи и их подъем осуществляется с помощью приспособления типа «паука», на лапы которого укладывают металлическое кольцо, на которое устанавливают огнеупорный полый блок. Штанга «паука» проходит по центру внутри полого блока; трос подъемного механизма пропускают сверху сквозь металлический кожух и закрепляют на штанге «паука». После этого огнеупорный полый блок вводят снизу вовнутрь металлического кожуха, поднимают на необходимую высоту и устанавливают на выдвижные под металлическое кольцо упоры. При установке последующего огнеупорного блока на его верх10 нюю поверхность наносится слой огнеупорпого раствора для уплотнения шва при стыковке с поднятым блоком.

Предмет изобретения

Способ футеровки вертикальных трубчатых печей огнеупорными блоками, отличающийся тем, что, с целью облегчения монтажа и демонтажа футеровки, преимущественно печей с

20 внутренним диаметром менее 800 мм, огнеупорные блоки заводят в кожух снизу и производят укладку блоков сверху вниз, укрепляя каждый предыдущий блок на выдвижных упорах, причем, при введении в печь очередного

25 блока íà его верхнюю поверхность наносят слой огнеупорного раствора.
