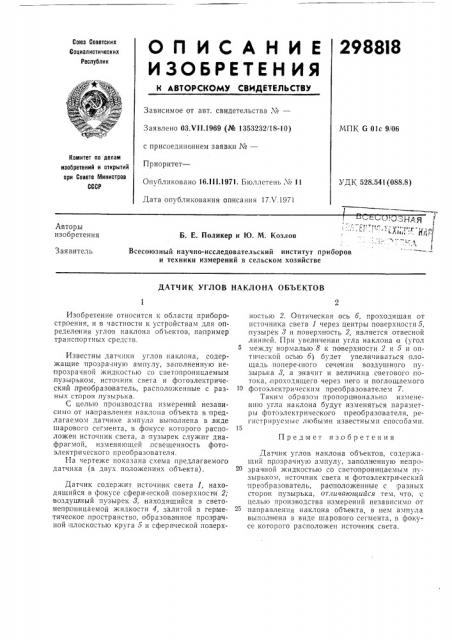

Реферат



2988)8

Сова Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено ОЗ.Ч!1,1969 (№ 1353232/18-10) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 16.111.1971, Бюллетень № 11

Дата опубликования описания 17 Ч.1971

МПК G 01с 9/06

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 528.541(088.8) Авторы изобретения

Б. Е. Поликер и Ю. М. Козлов

Всесоюзный научно-исследовательский институт приборов и техники измерений в сельском хозяйстве

Заявитель

ДАТЧИК УГЛОВ НАКЛОНА ОБЪЕКТОВ

Изобретение относится к области приборостроения, и в частности к устройствам для определения углов наклона объектов, например транспортных средств.

Известны датчики углов наклона, содержащие прозрачную ампулу, заполненную непрозрачной жидкостью со светопроницаемым пузырьком, источник света и фотоэлектрический преобразователь, расположенные с разных сторон пузырька.

С целью производства измерений независимо от направления наклона объекта в предлагаемом датчике ампула выполнена в,виде шарового сегмента, в фокусе которого расположен источник света, а пузырек служит диафрагмой, изменяющей, освещенность фотоэлектрического преобразователя.

На чертеже показана схема предлагаемого датчика (в двух положениях объекта).

Датчик содержит источник света 1, находящийся в фокусе сферической поверхносги 2; воздушный пузырек 8, находящийся в светонепроницаемой жидкости 4, залитой в герметическое .пространство, образова нное прозрачной плоскостью круга 5 и сферической поверхпостыл 2. Оптическая ось б, проходящая от источника света I через центры поверхности 5, пузырек 8 и поверхность 2, является отвесной линией. При увеличении угла наклона а (угол между нормалью 8 к поверхности 2 и 5 и оптической осью б) будет увеличиваться площадь поперечного сечения воздушного пузырька 8, а значит и величина светового потока, проходящего через пего и поглощаемого

10 фотоэлектрическим преобразователем 7.

Таким образом пропорционально изменению угла наклона будут изменяться параметры фотоэлектрического преобразователя, регистр ируем ые любыми известными способа м и.

Предмет изобретения

Дагчик углов наклона объектов, содержащий прозрачную ампулу, заполненную непрозрач ной жидкостью со светопроницаемым пузырьком, источник света и фотоэлектрическин преобразователь, расположенные с разных сторон пузырька, от.гичаюигий ся тем, что, с целью производства измерений независимо от направления наклона объекта, в нем ампула выполнена в виде шарового сегмента, в фокусе которого расположен источник света.

298818

Составитель Л. А. Колюбакина редактор В. П. Новоселова Техред 3. Н. Тараненко Корректор В. И. Жолудева

Заказ 130 492 Изд. № 354 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская паб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
