Класс 21с, 21

М 29883

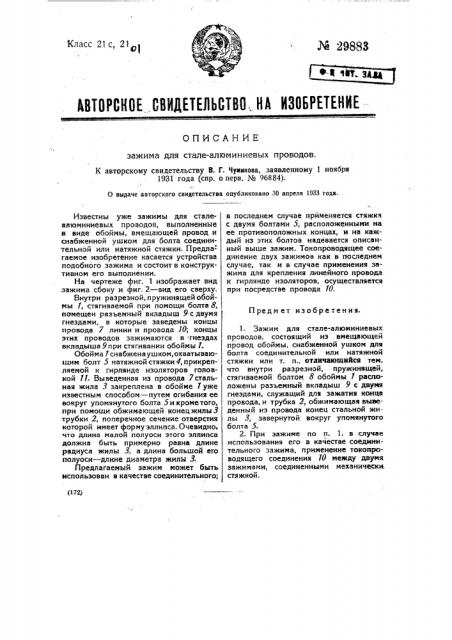

АВТОРСКОЕ .СВИДЕТЕЛЬСТВО, НА ИЗОБРЕТЕНИЕ

ОПИСАН ИЕ зажима для стале-алюминиевых проводов.

К авторскому свидетельству В. Г. Чумикова, заявленному 1 ноября

1931 года (спр. о перв, № 96884).

О выдаче авторского свидетельства опубликовано 30 апреля 1933 года.

Предм ет изобретения. (i 72) Известны уже зажимы для сталеалюминиевых проводов, выполненные з виде обоймы, вмещающей провод и снабженной ушком для болта соединительной или натяжной стяжки. Предлагаемое изобретение касается устройства подобного зажима и состоит в конструктивном его выполнении.

На чертеже фиг. 1 изображает вид зажима сбоку и фиг. 2 — вид его сверху.

Внутри разрезной, пружинящей обоймы 1, стягиваемой при помощи болта 8, помещен разъемный вкладыш 9с двумя гнездами, в которые заведены концы п ровода 7 линии и провода 10; концы этих проводов зажимаются в гнездах вкладыша 9лри стягивании обоймы 1.

Обойма 1снабжена ушком, охватывающим болт 5 натяжной стяжки 4, прикрепляемой к гирлянде изоляторов головко" 11. Выведенная из провода 7стальная жила 3 закреплена в обойме 1 уже известным способом — путем огибания ее вокруг упомянутого болта 5и кроме того, при помощи обжимающей конецжилы3 трубки 2, поперечное сечение отверстия которой имеет форму эллипса. Очевидно, что длина малой полуоси этого эллипса должна быть примерно равна длине радиуса жилы 3, а длина большой его полуоси †дли диаметра жилы 3.

Предлагаемый зажим может быть использован в качестве соединительного; в последнем случае применяется стяжка с двумя болтами 5, расположенными на ее противоположных концах, и на каждый из этих болтов надевается описанный выше зажим. Токопроводящее соединение двух зажимов как в последнем случае, так и в случае применения зажима для крепления линейного провода к гирлянде изоляторов,-осуществляется при посредстве провода 10.

Зажим для стале-алюминиевых проводов, состоящий из вмещающей провод обоймы, снабженной ушком для болта соединительной или натяжной стяжки или т. и., отличающкйся тем, что внутри разрезной, пружинящей, стягиваемой болтом 8 обоймы 1 расположены разъемный вкладыш 9 с двумя гнездами, служащий для зажатия конца провода, и трубка 2, обжимающая выведенный из провода конец стальной жилы 3, завернутой вокруг упомянутого болта 5.

2. При зажиме по п. 1, в случае использования его в качестве соединительного зажима, применение токопроводящего соединения 10 между двумя зажимами, соединенными механически. стяжкой.
