Патент ссср 298949
Иллюстрации
Реферат

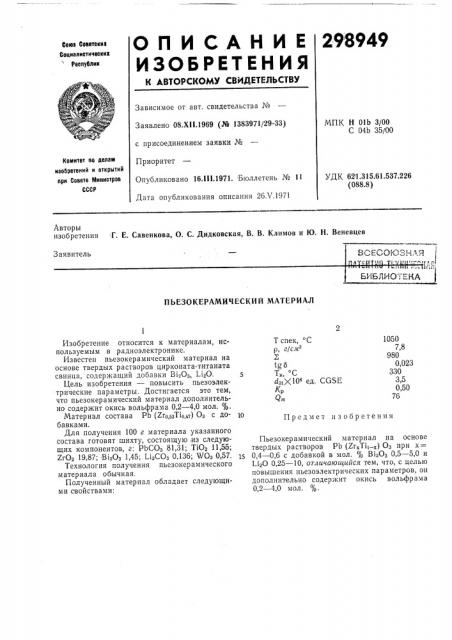

298949
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВйДЕТЕДЬСТВУ
Свюэ Соввтвких
Социалистических
Рвспублик
Зависимое от авт. свидетельства №
Заявлено 08.Х11.1969 (№ 1383971/29-33) с присоединением заявки _#_
Приоритет
Опубликовано 16 111.1971. Бюллетень № 11
Дата опубликования описания 26Х.1971
МПК Н Olb 3/ОО
С 04Ь 35/00
Комитет по долам иэобротоиий и открытий при Совете Министров
СССР
УДК 62 1.315.61.537.226 (088.8) Авторы изобретения Г, Е. Савенкова, О. С. Дидковская, В. В. Климов и Ю. Н. Веневцев
Заявитель
ПЬЕЗОКЕРАМИЧЕСКИ Й МАТЕРИАЛ
7,8
0,023
3,5
0,50
Т спек, С р, г/с,я
Х
tg6
Т„, С дзiХ106 ед. CGSE
Кр
Ям
Предмет изобретения
Изобретение относится к материалам, используемым в радиоэлектронике.
Известен пьезокерамический материал на основе твердых растворов цирконата-титаната свинца, содержащий добавки ВЬОЗ, 1.120.
Цель изобретения — повысить пьезоэлектрические параметры. Достигается это тем, что пьезокерамический материал дополнительно содержит окись вольфрама 0,2 — 4,0 мол. %.
Материал состава РЬ (Хгс,5аТ1с,47) 03 с добавками.
Для получения 100 г материала указанного состава готовят шихту, состоящую,из следующих компонентов, г: РЬСОз 81,31; TiOg 11,55;
ZrO> 19,87; Bi203 1,45; 1,С03 0,136; %03 0,57.
Технология получения пьезокерамического материала обычная, Полученный материал обладает следующими свойствами:
Пьезокерамический материал на основе твердых растворов Pb (Хг,Т4,) Оа при х=
1 0,4 — 0,6 с добавкой в мол, % В120а 0,5 — 5,0 и
LiqO 0,25 — 10, отличающийся тем, что, с целью повышения пьезоэлектрических параметров, он дополнительно содержит окись вольфрама
0,2 — 4,0 мол. %.
