Реферат



СЕСОЮЗНАЯ блиотека ИБД

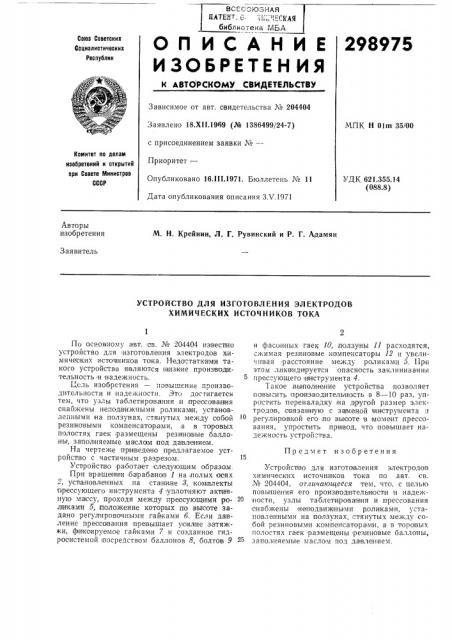

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

298975

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹ 204404

Зая|влено 18.Х11.1969 (№ 1386499/24-7) с присоединением заявки ¹-Приоритет—

Опубликовано 16.Ш.1971. Бюллетень ¹ 11

Дата опубликования описания З.V.1971

МПК Н 01m 35!00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.355.14 (088.8) Авторы изобретения

М. Н. Крейнин, Л. Г. Рувинский и P. Г. Адамян

Заявитель

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОДОВ

ХИМИЧЕСКИХ ИСТОЧНИКОВ ТОКА

По о сновному авт. ов. № 204404 из веспно устройство для изготовления электродов химических источников тока. Недо."Tатка м и такого устройства являются н изкие производительность и надежность.

1, ель изобретения — повышение производительности и надежности. Это достигается тем, что узлы таблетирова ния и преосо ва н ия снабжены неподвижными роликам и, уста новленными |на ползунах, стянутых между собой резиновыми компенсатора ми, а в торовых полостях гаек размещены рези новые баллоны, заполняемые маслам под да влением.

На чертеже пр и ведено предлагаемое устройство с частичным разрезом.

Устройство работает следующим образом.

При вращении ба раба нов 1 на полых Осях

2, установл е нных на cTBIHIHHp, 8, ком1плекты с-рессующего ин "трумента 4 уплотняют актосвную ма ссу, проходя между преосующими ролвкаии 5, положение которых по высоте задано регулировочными гайками 6. Если давление преосова ния превышает усилие затяжки, фнкоируемое гайками 7 и созданное гидроеистемой посредством баллонов 8, болтов 9 и фасонных гаек 10, ползуны 11 расходятся, сжимая резиновые компенсаторы 12 и увеличивая расстояние между роликами 5. При этом ликвидируется опасность заклинивания прес"ующего и<н струмента 4.

Такое Bbrlrroë íåíèå устройства позволяет ,повысить производителыность в 8 — 10 ра3, упростить переналадку на другой размер электродов, .овязан ную с заменой инструмента н регулировкой его,по вьхсоте в момент прессования, упростить пр ивод, что повышает надежность устрой:1 ва.

Предмет изобретения

Устройство для изготовления электродов химических источни|ков тока по авт. св.

¹ 204404, отличающееся тем, что, с целью повышения его производительности и надеж20 ности, узлы таблетирова н ия и прессования снабжены неподвижными роликами, установленными на ползунах, стянутых .между собой резиновыми компенсаторами, а в торо выл полостях гаек размещены резиновые баллоны, заполняемые маслом под давлением.

298975 к гидрпсислтеме

Составитель В. Фельдшер

Корректор В. П. Федулова

Редактор А. Ю. Пейсоченко

Тип. Харьк. фил. пред. «Патент»

Заказ 109/458. Изд. М 335. Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, 5К-35, Раушская иаб., д. 4/5
