Релейный распределитель

Релейный распределитель

Иллюстрации

Показать все

Реферат

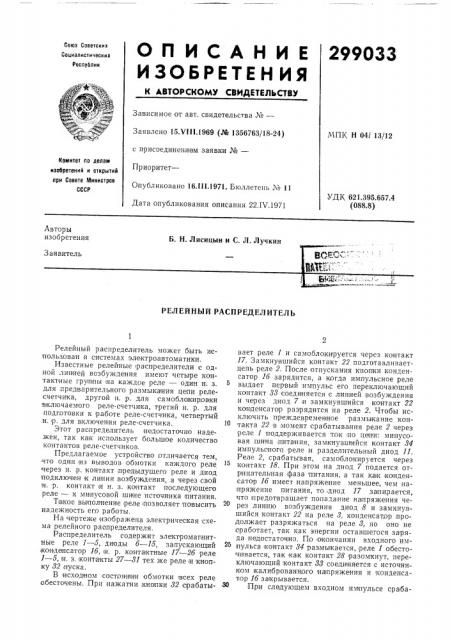

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15Х111.1969 (№ 1356763/18-24) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 16.111.1971. Бюллетень ¹ 11

Дата опубликования описания 22. IV.1971

МП1 Н 041 13/12

Комитет по лелем изобретений и открытий при Совете Министров

СССР

УДК 621.395.657.4 (088.8) Авторы изобретения

Б. Н. Лисицын и С. Л. Лучкин

3 а явитель

% .

Q4Ä.Я-. ;:,: .(.. . -.-..иРЕЛЕЙНЫЙ РАСПРЕДЕЛИТЕЛЬ

Релейный распределитель может быть использован,в системах электроавтоматики.

Известные релейные распределители с одной лин ией возбуждения имеют четыре контактные группы на каждое реле — один н. з. для предварительного размыка ния цепи релесчетчика, другой и. р. для самобло кировки включаемого реле-счетчика, третий н. р. для подготовки к работе реле-счетчика, четвертый н. р. для включения реле-счетчика.

Этот распределитель не достаточно надежен, так как использует большое количество контактов реле-:счетчиков.

Предлагаемое устройство Отличается тем, что один из выводов обмотки каждого реле через н..р. контакт предыдущего реле и диод подключен к ли нии воз буяодения, а через свой

H. р. контакт iH н. з. контакт последующего реле — к минусовой щи не источника питания.

Такое выполнение реле позволяет повысить надежность его работы.

На чертеже изображена электрическая схема релейного раопределителя.

Распределитель содержит электромагнитные реле 1 — 5, диоды б — 15, запускающий конденсатор lб, н. р. контактные 17 — 2б реле

1 — 5, н. 3. контакты 27 — 81 тех же реле и KHQIIку 82 пуска.

В исходном состоялии обмотки всех реле обесточены. При нажатии .кнопки 82 орабатывает реле 1 и самоблокируется через контакт

17. Замкнувшийся контакт 22 подготавливаетцепь реле 2. После отпускаHия кнопочки конденсатор lб зарядится, а когда импульсное реле выдает первый:импульс его переключающий контакт 88 соединяется с линией возбуждения и через диод 7 и замкнувшийся контакт 22 ко нденсато р разрядится на реле 2. Чтобы исключить преждевременное размьвкание контакта 22 в момент срабатывания реле 2 через реле 1 поддерживается ток по цепи: минусовая шина пита ния, замкнувш ийся контакт 84 импульсного реле и разделительный диод 11.

Реле 2, срабатывая, самоблокируется через контакт 18. При этом на диод 7 подается отр ицатель ная фаза питания, а так KBIK конденсатор lб имеет напряжение меньшее, чем на пряжение питания, то диод 17 за пирается, что .предотвращает попадание на:пряжения через линию возбуждения диод 8 и замкнувшийся контакт 22 на реле 8, конденсатор .продолжает разряжаться на реле 8, но оно не сработает, так как энергии оставшегося за ряда недостаточно. По окончании входного им2 пульса контакт 84 размыкается, реле 1 обесточивается, так как контакт 28 разомкнут, переключающий контакт 88 соединяется с источником калиброванного на пряжения и конденсатор lб закрывается.

Зт При следующем входном им пульсе сраба299033

Предмет изобретения

Составитель Н. П. Макаренко

Текред Л. Л. Евд)онов Корректор А. П. Васильева

Редактор Е. В. Семанова

Заказ 111/460. Изд. ¹ 343. Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретешш п открытиш прп Совете Министров СССР

Москва, Л(— 36, Раушская иао., д. 4/5

Тип. Харь:;. фил, пред, «Патент» тывает реле 8. B момент срабатывания через замкнувшийся контакт 84 диод 12 в реле 2 поддерживается ток. Реле 8 самоблокируется конта)ктом 19 и диод запирается. Ко)нденсатор 16 продолжает разряжаться )на реле 4, цо оно не срабатывает, так как энергии оставшегося заряда недостаточно. После окончания входного импульса реле 2 обесточивается.

Переключающий контакт 88 соединяется с источником калиброванного напряжения V 17, и конденсатор 16 заряжается и т. д.

Величины напряжения 17 и емкости конденсатора 16 определяются параметрами релесчетчиков,:при этом необходимо, чтобы заряда емкости было достаточно для срабатывания очередного реле, даже если его время срабатывания и ток срабатывания будут максимальными. С другой стороны, оставшаяся часть заряда емкости после срабатывания очередного реле должна быть недостаточной для срабатывания последующего реле, если последующее реле имеет да кс минимальные ток срабатывания и время срабатывания.

Расчет и эксперименты показывают, что при использовании реле одного типа наде кная работа рас)пределителя (прп неизменной величине напряжения 1 ) может быть ооес)IIP.чена при относительном изменении емкости почти в два раза.

Релейный распределитель, содержащий ряд электромагнитных реле с треМя контактными группами, одну линию возбуждения, от,гичаюигийся тем, что, с целью повышения наде кности работы устройства, один из выводов обмотки каж)дого реле через н. р. контакт предыдущего реле и диод подключен к линии возбуждения, а через свой н. р. контакт и и. з. ко)нтакт,последующего реле — к мштусовой ши)не источ)ника п)итания.
