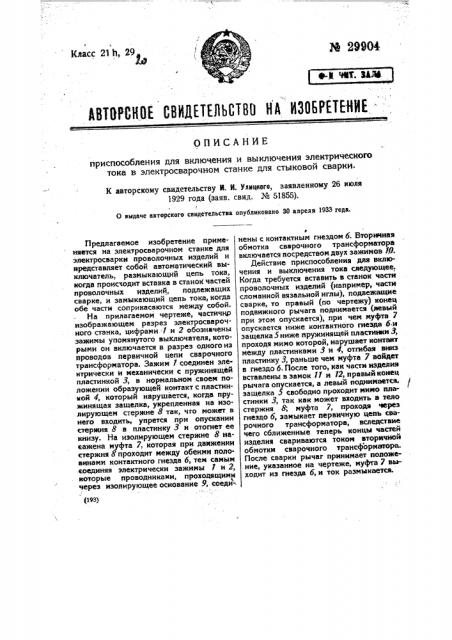

АВТВРСНОЕ СВИДЕТЕЛЬСТВО ЯА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для включения и выключения электрического тока в электросварочном станке для стыковой сварки.

К авторскому свидетельству И. И. Улицного, заявленному 26 июля

1929 года (заяв. свид. М 51855).

0 выдаче авторского свндетельства опубликовано ЗО апреля 1933 года. (193) Предлагаемое изобретение применяется на электросварочном станке для электросварки проволочных изделий и представляет собой автоматический выключатель, размыкающий цепь тока, когда происходит вставка в станоМ частей проволочных изделий, подлежащих сварке, и замыкающий цепь тока, когда обе части соприкасаются между собой.

На прилагаемом чертеже, частичнр изображающем разрез электросварочного станка, цифрами 1 и 2 обозначены зажимы упомянутого выключателя, которыми он включается в разрез одногоиз проводов первичной цепи сварочного трансформатора. Зажим 1 соединен электрически и механически с пружинящей пластинкой 3, в нормальном .своем положении образующей контакт с пластинкой 4, который нарушается, когда пружинящая защелка, укрепленная на изолирующем стержне 8 так, что может в него входить, упрется при опускании стержня 8 в пластинку 3 и отогнет ее книзу. На изолирующем стержне 8 нааажена муфта 7, которая при двяжении стержня 8проходит между обеими половинами контактного гнезда 6, тем самым соединяя электрически зажимы 1 и 2, поторые проводниками, проходящими через изолирующее основание 9, соеди ю иены с контактным гнездом 6. Втор ива» обмотка сварочного трансформатора включается посредством двух зажимов 10.

Действие приспособления для включения и выключения тока сведующее.

Когда требуется вставить в станок части проволочных изделий (например, части сломанной вязальной иглы), подлежащие сварке, то правый (по чертежу) конец подвижного рычага поднимается (левый при этом опускается), при чем муфта У опускается ниже контактного гнезда б.и защелка 5 ниже пружинящей пластинки 3, проходя мимо которой, нарушает контакт между пластинками 3 и 4, отгибая вниз пластинку 3, раньше чем муфта 7 войдет в гнездо б. После того, как части изделия вставлены в замок 11 и 12, правый конец рычага опускается, а левый поднимается. защелка 5 свободно проходит мимо пла1 стинки 3, так как может входить а тело стержня 8; муфта 7, проходя через гнездо 6, замыкает первичную цепь сварочного трансформатора, вследствие чего сближенные теперь концы частей изделия свариваются током вторичной обмотки сварочного трансформатора.

После сварки рычаг принимает положеННе, указанное на чертеже, муфта 7 выходит из гнезда 6, и ток размыкается.

Приспособление для включения и выключения электрического тока в электросварочном станке для стыковой сварки .проволочных изделии. например, сломанных; магд вязалы ых машин, отличающеесй тем, что для замыкания тока на определенное время в период сближения

Ленпромпечатьсоюз. Тип. „Печ. Труд". Зак. 3099 — 1009

B. л.

Предмет изобретения. зажимных губок рычажного станка свободное плечо нажимного рычага снабжено насаженной на изолирующем стержне 8 муфтой 1, входящей в контактное гнездо 6 на время сварки, при чем для замыкания тока при раскрЫванин рычага применена помещенная на том же стержне 8 пружинящая защелка 5, разъединяющая дополнительную пару пружинящих контактов 3; 4.
