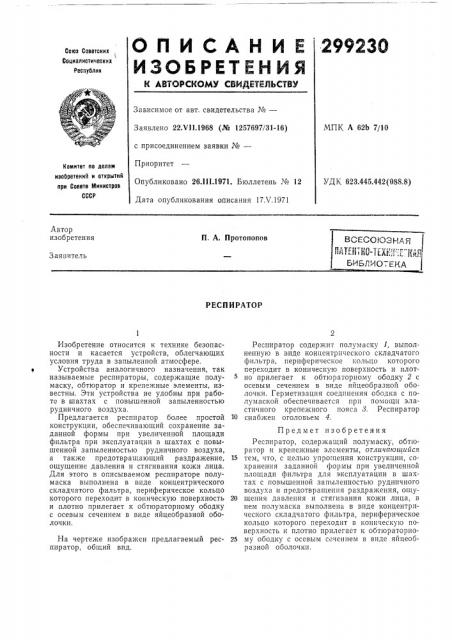

О П И С А Н И Е 29923О
Союз Советских (Социалистических
Республик
Зависимое от авт, свидетельства №вЂ”
Заявлено 22Л 11.1968 (№ 1257697/31-16) с присоединением заявки №вЂ”
Приоритет
Опубликовано 26.111.1971. Бюллетень № 12
Дата опубликования описания 17Х.1971
МПК А 62b 7/10
Комитет по делам изобретеиий и открытий при Совете Министров
СССР
УДК 623.445.442(088.8) Автор изобретения
П, А. Протопопов
ВСЕСОЮЗНАЯ и н р и . у
БИБЛИО-,Е1-1А
Заявитель
РЕСПИРАТОР
Изобретение относится к технике безопасности и касается устройств, облегчающих условия труда в запыленной атмосфере. е Устройства аналогичного назначения, так называемые респираторы, содержащие полумаску, обтюратор и крепежные элементы, известны. Эти устройства не удобны при работе в шахтах с повышенной запыленностью рудничного воздуха.
Предлагается респиратор более простой конструкции, обеспечивающий сохранение заданной формы при увеличенной площади фильтра при эксплуатации в шахтах с повышенной запыленностью рудничного воздуха, а также предотвращающий раздражение, ощущение давления и стягивания кожи лица.
Для этого в описываемом респираторе полумаска выполнена в виде концентрического складчатого фильтра, периферическое кольцо которого переходит в коническую поверхность и плотно прилегает к обтюраторному ободку с осевым сечением в виде яйцеобразной оболочки.
На чертеже изображен предлагаемый респиратор, общий вид.
Респиратор содержит полумаску 1, выполненную в виде концентрического складчатого фильтра, периферическое кольцо которого переходит в коническую поверхность и плотно прилегает к обтюраторному ободку 2 с осевым сечением в виде яйцеобразной оболочки. Герметизация соединения ободка с полумаской обеспечивается при помощи эластичного крепежного пояса 8. Респиратор
10 снабжен оголовьем 4.
Предмет изобретения
Респиратор, содержащий полумаску, обтюратор и крепежные элементы, отличпюшийся
15 тем, что, с целью упрощения конструкции, сохранения заданной формы при увеличенной площади фильтра для эксплуатации в шахтах с повышенной запыленностью рудничного воздуха и предотвращения раздражения, ощу20 щения давления и стягивания кожи лица, в нем полумаска выполнена в виде концентрического складчатого фильтра, периферическое кольцо которого переходит в коническую поверхность и плотно прилегает к обтюраторно25 му ободку с осевым сечением в виде яйцеобразной оболочки, 299230
