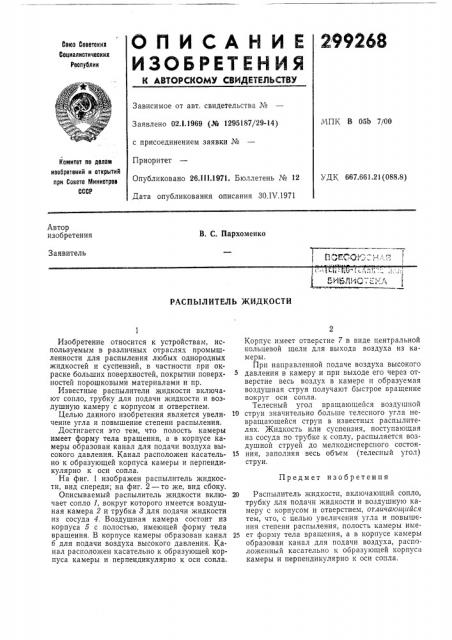

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

299268 бова Советскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.1.1969 (№ 1295187/29-14) с присоединением заявки №

Приоритет

Опубликовано 26.111,1971. Бюллетень № 12

Дата опубликования описания ЗО.IV.1971

МПК В 05b 7/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 667.661,21(088.8) Автор изобретения

В. С. Пархоменко

Заявитель

Р Ф юФ ь !

РАСПЫЛИТЕЛЬ ЖИДКОСТИ

Изобретение относится к устройствам, используемым в различных отраслях промышленности для распыления любых однородных жидкостей и суспензий, в частности при окраске больших поверхностей, покрытии поверхностей порошковыми материалами и пр.

Известные распылители жидкости включают сопло, трубку для подачи жидкости и воздушную камеру с корпусом и отверстием.

Целью данного изобретения является увеличение угла и повышение степени распыления, Достигается это тем, что полость камеры имеет форму тела вращения, а в корпусе камеры образован канал для подачи воздуха высокого давления. Канал расположен касательно к образующей корпуса камеры и перпендикулярно к оси сопла.

На фиг. 1 изображен распылитель жидкости, вид спереди; на фиг. 2 — то же, вид сбоку.

Описываемый распылитель жидкости включает сопло 1, вокруг которого имеется воздушная камера 2 и трубка 8 для подачи жидкости из сосуда 4. Воздушная камера состоит из корпуса 5 с полостью, имеющей форму тела вращения. В корпусе камеры образован канал б для подачи воздуха высокого давления, Канал расположен касательно к образующей корпуса камеры и перпендикулярно к оси сопла.

Корпус имеет отверстие 7 в виде центральной кольцевой щели для выхода воздуха из камеры.

При направленной подаче воздуха высокого

5 давления в камеру и при выходе его через отверстие весь воздух в камере и образуемая воздушная струя получают быстрое вращение вокруг оси сопла.

Телесный угол вращающейся воздушной

10 струи значительно больше телесного угла невращающейся струи в известных распылителях, Жидкость или суспензия, поступающая из сосуда по трубке к соплу, распыляется воздушной струей до мелкодисперсного состоя15 ния, заполняя весь объем (телесный угол) струи.

Предмет изобретения

20 Распылитель жидкости, включающий сопло, трубку для подачи жидкости и воздушную ка;леру с корпусом и отверстием, отличающийся тем, что, с целью увеличения угла и повышения степени распыления, полость камеры име25 ет форму тела вращения, а в корпусе камеры образован канал для подачи воздуха, расположенный касательно к образующей корпуса камеры и перпендикулярно к оси сопла, иг 2
