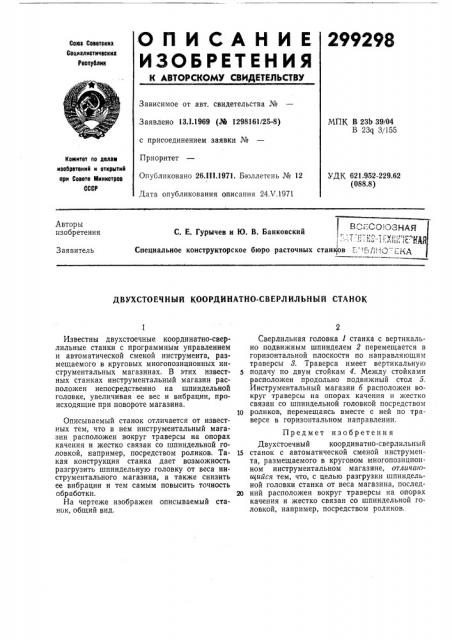

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

299298

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13Л.1969 (М 129816125-8) с присоединением заявки №

Приоритет

Опубликовано 26.lll.1971. Бюллетень № 12

Дата опубликования описания 24Х.1971

МПК В 23Ь 39/04

В 23q 3/155

Комитет оо делам иаобретений н открытий ори Совете Министров

СССР

УДК 621.952-229.62 (088.8) Авторы изобретения

С. Е. Гурычев и 10. В. Банковский

1". .,;,;: þ>:ð с i

Специальное конструкторское бюро расточиых станков, -,, "5Д .-:;:;.-цд

Заявитель

ДВУХСТОЕЧНЫИ КООРДИНАТНО-СВЕРЛИЛbHblA СТАНОК

Известны двухстоечные координатно-сверлильные станки с программным управлением и автоматической сменой инструмента, размещаемого в круговых многопозиционных инструментальных магазинах. В этих известных станках инструментальный магазин расположен непосредственно на шпиндельной головке, увеличивая ее вес и вибрации, происходящие при повороте магазина.

Описываемый станок отличается от известных тем, что в нем инструментальный магазин расположен вокруг траверсы на опорах качения и жестко связан со шпиндельной головкой, например, посредством роликов. Такая конструкция станка дает возможность разгрузить шпиндельную головку от веса инструментального магазина, а также снизить ее вибрации и тем самым повысить точность обработки.

На чертеже изображен описываемый станок, общий вид.

Сверлильная головка 1 станка с вертикально подвижным шпинделем 2 перемещается в горизонтальной плоскости по направляющим траверсы 8. Траверса имеет вертикальную подачу по двум стойкам 4. Между стойками расположен продольно подвижный стол 5.

Инструментальный магазин 6 расположен вокруг траверсы на опорах качения и жестко связан со шпиндельной головкой посредством

1О роликов, перемещаясь вместе с ней по траверсе в горизонтальном направлении.

Предмет изобретения

Двухстоечный координатно-сверлильный

15 станок с автоматической сменой инструмента, размещаемого в круговом многопозиционном инструментальном магазине, отлича ощийся тем, что, с целью разгрузки шпиндельной головки станка от веса магазина, послед20 ний расположен вокруг траверсы на опорах качения и жестко связан со шпиндельной головкой, например, посредством роликов.

299298

Составитель В. Брискина

Текред Л. Л, Евдонов Корректор Е. Н. Миронова

Редактор T. Гаврикова

Типография, пр. Сапунова, 2

Заказ 1234/9 Изд, № 537 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий,при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5
