K 29935

Класс 30 а, 8

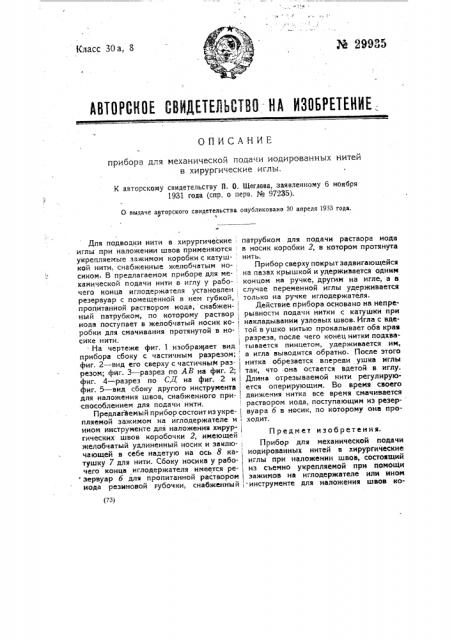

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ.

ОПИСАНИЕ прибора для механической пода.и иодированных нитей в хирургические иглы.

К авторскому свидетельству П. О. Шеглова, заявленному 6 ноября

1931 года (спр. о перв. ¹ 97235).

О выдаче авторского свидетельства опубликовано ЗО апреля 1933 года.

Рз1

Для подводки нити в хирургические иглы при наложении швов применяются укрепляемые зажимом коробки с катуш- кой нити, снабженные желобчатым но-: сиком. В предлагаемом приборе для ме- . ханической подачи нити в иглу у рабочего конца иглодержателя установлен, резервуар с помещенной в нем губкой, пропитанной раствором иода, снабжен- ный патрубком, по которому раствор, иода поступает в желобчатый носик ко- I робки для смачивания протянутой в но- сике нити.

1 . На чертеже фиг. 1 изображает вид, прибора сбоку с частичным разрезом;, фиг. 2 — вид его сверху с частичным раз- резом; фиг. 3 — разрез по AB на фиг. 2; фиг. 4 — разрез по СД на фиг. 2 и фиг. 5 — вид сбоку другого инструмента для наложения швов, снабженного при- способлением для подачи нити.

Предлагаемый прибор состоит из укре- пляемой зажимом на иглодержателе и 1 ином инструменте для наложения хирур- гических швов коробочки 2, имеющей: желобчатый удлиненный носик и заключающей в себе надетую на ось 8 ка- I тушку 7 для нити. Сбоку носика у рабо- чего конца иглодержателя имеется ре-

I зервуар б для пропитанной раствором I иода резиновой .губочки, снабженный 1 патрубком для подачи раствора иода в носик коробки 2, в котором протянута нить.

Прибор сверху покрыт задвигающейся на паз х крышкой и удерживается одним концом на ручке, другим на игле, а в случае переменной иглы удерживается только на ручке иглодержателя.

Действие прибора основано на непрерывности подачи нитки с катушки при накладывании узловых швов, Игла с вдетой в ушко нитью прокалывает оба края разреза, после чего конец нитки подхватывается пинцетом, удерживается им, а игла выводится обратно. После этого нитка обрезается впереди ушка иглы так, что -она остается вдетой в иглу.

Длина отрезываемой нити регулируюется оперирующим. Во время своего движения нитка все время смачивается раствором иода, поступающим из резервуара б в носик, по которому она проходит.

П редм ет изобретения.

Прибор для механической подачи иодированных нитей в хирургические иглы при наложении швов, состоящий из съемно укрепляемой при помощи зажимов на иглодержателе или ином

- инструменте для наложения швов кофиг 1

D. П;

Лсмпромпечатьсова Тип.,Печ. Труд . Зак. 3517 — 509 робки, заключающей в себе катушку для нити и снабженной удлиненным желобовидным носиком, отличающийся тем, что близ рабочего конца иглодержателя или тому подобного инструмента установлен вмещающий ропитаиную раствором иода губочку съемный резервуар 6 с патрубком, подающим раствор иода к протянутой в желобовидном носике: коробки 2 нити.
