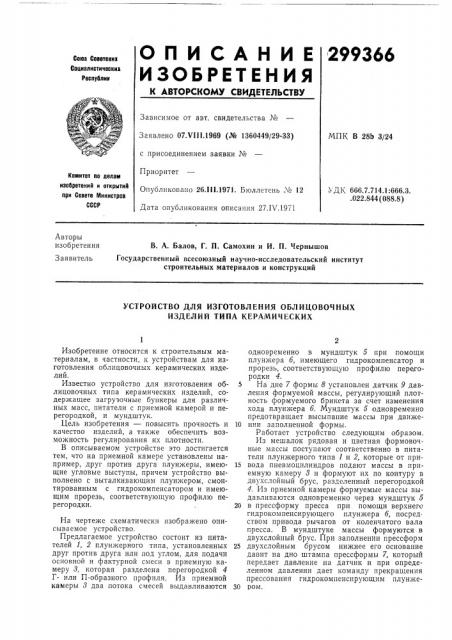

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

299366

Союз Соеетокиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 07.И11.1969 (№ 1360449/29-33) с присоединением заявки №

Приоритет

Опубликовано 26.111.1971. Бюллетень № 12

Дата опубликования описания 27.IV.1971

МПК В 28b 3/24

Комитет по лелем изобретений и открытий при Сосете Мииистрав

СССР ДК 666.7.714.1:666.3. .022.844 (088.8) Авторы изобретения

В. А. Балов, Г. П. Самохин и И. П. Чернышов

Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций

Заявитель

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ОБЛИЦОВОЧНЫХ

ИЗДЕЛИЙ ТИПА КЕРАМИЧЕСКИХ

Изобретение относится к строительным материалам, в частности, к устройствам для изготовления облицовочных керамических изделий.

Известно устройство для изготовления облицовочных типа керамических изделий, содержащее загру зочные бункеры для различных масс, питатели с приемной камерой и перегородкой, и мундштук.

Цель изобретения — повысить прочность и качество изделий, а также обеспечить возможность регулирования их плотности.

В описываемом устройстве это достигается тем, что на приемной камере установлены например, друг против друга плунжеры, имеющие угловые выступы, причем устройство выполнено с выталкивающим плунжером, смонтированным с гидрокомпенсатором и имеющим прорезь, соответствующую профилю перегородки.

На чертеже схематически изображено описываемое устройство.

Предлагаемое устройство состоит из питателей 1, 2 плунжерного типа, установленных друг против друга или под углом, для подачи основной и фактурной смеси в приемную камеру 8, которая разделена перегородкой 4

Г- или П-образного профиля. Из приемной камеры 8 два потока смесей выдавливаются одновременно в мундштук 5 при помощи плунжера б, имеющего гидрокомпенсатор и прорезь, соответствующую профнлю перегородки 4, 5 На дне 7 формы 8 установлен датчик 9 давления формуемой массы, регулирующий плотность формуемого брикета за счет изменения хода плунжера б. Мундштук 5 одновременно предотвращает высыпание массы при движе10 нии заполненной формы.

Работает устройство следующим образом.

Из мешалок рядовая и цветная формовочные массы поступают соответственно в питатели плунжерного типа 1 и 2, которые от при15 вода пневмоцилиндров подают массы в приемную камеру 8 и формуют их по контуру в двухслойный брус, разделенный перегородкой

4. Из приемной камеры формуемые массы выдавливаются одновременно через мундштук 5

20 в прессформу пресса при помощи верхнего гидрокомпенсирующего плунжера б, посредством привода рычагов от коленчатого вала пресса. В мундштуке массы формуются в двухслойный брус. При заполнении прессформ

25 двухслойным брусом нижнее его основание давит на дно штампа прессформы 7, который передает давление на датчик и при определенном давлении дает команду прекращения прессования гидр оком пенсирующим плунже30 ром.

299366

Составитель Б. А. Полторакевич

Техред E. Борисова Корректор Т. А. Китаева

Редактор С. Ежкова .àêàç 963!15 Изд. ¹ 414 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2

После заполнения прессформ двухслойным брусом, от мундштука отрезают двухслойный брикет постоянной плотности, который на следующей операции прессуется в двухслойньш сырец кирпича.

Предмет изобретения

Устройство для изготовления облицовочных изделий типа керамических, содержащее загрузочные бункеры для различных масс, питатели с приемной камерой и перегородкой, и мундштук, отличающееся тем, что, с целью повышения прочности и улучшения качества изделий, на приемной камере установлены, например, один против другого плунжеры, имеющие угловые выступы, причем устройство выполнено с выталкивающим плунжером, смонтированным с гидрокомпенсатором и имеющим прорезь, соответствующую профилю

10 перегородки.
