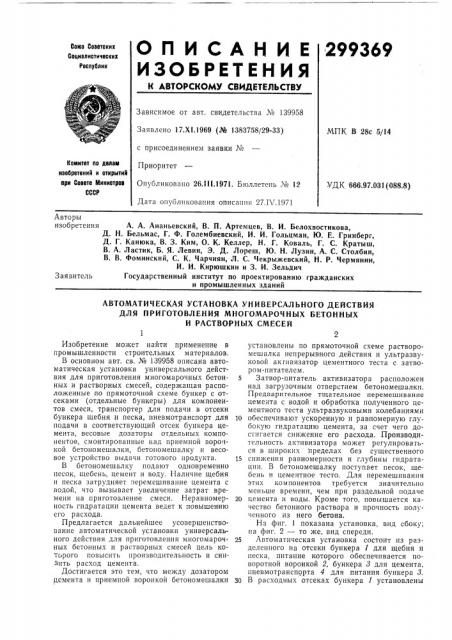

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

299369

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 139958

Заявлено 17.XI.1969 (¹ 1383758/29-33) с присоединением заявки №

Приоритет

Опубликовано 26.ill.1971. Бюллетень ¹ 12

Дата опубликования описания 27.IV.1971

МПК В 28с 5/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.97.031(088.8) Авторы изобретения А. А. Ананьевский, В. П. Артемцев, В. И. Белохвостикова, Д. Н. Бельмас, Г. Ф. Голембиевский, И. И. Гольцман, Ю. Е. Гринберг, Д. Г, Канюка, В. 3. Ким, О. К. Келлер, Н. Г. Коваль, Г. С. Кратыш, В. А. Ластик, Б. Я. Левин, Э. Д. Лореш, Ю. Н. Лузин, А. С. Столбин, В. В. Фоминский, С. К. Чарчиян, Л. С. Чекрыжевский, Н. P. Чермянин, И. И. Кирюшкин и 3. И. Зельдич

Заявитель Государственный институт по проектированию гражданских и промышленных зданий

АВТОМАТИЧЕСКАЯ УСТАНОВКА УНИВЕРСАЛЬНОГО ДЕЙСТВИЯ

ДЛЯ П РИ ГОТОВЛ EH ИЯ МНОГОМАРОЧ Н ЫХ БЕТОН НЫХ

И РАСТВОРНЫХ СМЕСЕЙ

Изобретение может найти применение в промышленности строительных материалов.

В основном авт. св. № 139958 описана автоматическая установка универсального действия для приготовления многомарочных бетонных и растворных смесей, содержащая расположенные по прямоточной схеме бункер с отсеками (отдельные бункеры) для компонентов смеси, транспортер для подачи в отсеки бункера щебня и песка, пневмотранспорт для подачи в соответствующий отсек бункера цемента, весовые дозаторы отдельных компонентов, смонтированные над приемной воронкой бетономешалки, бетономешалку и весовое устройство выдачи готового продукта.

В бетономешалку подают одновременно песок, щебень, цемент и воду. Наличие щебня и песка затрудняет перемешивание цемента с водой, что вызывает увеличение затрат времени на приготовление смеси. Неравномерность гидратации цемента ведет к повышению его р а схода.

Предлагается дальнейшее усовершенствование автоматической установки универсального действия для приготовления многомарочных бетонных и растворных смесей цель которого повысить производительность и снизить расход цемента.

Достигается это тем, что между дозатором цемента и приемной воронкой бетономешалки установлены по прямоточной схеме растворомешалка непрерывного действия и ультразвуковой акгивизатор цементного теста с затвором-питателем.

5 Затвор-питатель активизатора расположен над загрузочным отверстием бетономешалки.

Предварительное тщательное перемеш ива ние цемента с водой и обработка полученного цементного теста ультразвуковыми колебаниями

1о обеспечивают ускоренную и равномерную глубокую гидратацию цемента, за счет чего достигается снижение его расхода. Производительность активизатора может регулироваться в широких пределах без существенного

15 снижения равномерности и глубины гидратации, В бетономешалку поступает песок, щебень и цементное тесто, Для перемешивания этих компонентов требуется значительно меньше времени, чем при раздельной подаче

20 цемента и воды, Кроме того, повышается качество бетонного раствора и прочность полученного из него бетона.

На фиг. 1 показана установка, вид сбоку; на фиг. 2 — то же, вид спереди.

25 Автоматическая установка состоит из разделенного на отсеки бункера 1 для щебня и песка, питание которого обеспечивается поворотной воронкой 2, бункера 8 для цемента, пневмотранспорта 4 для питания бункера 8.

30 В расходных отсеках бункера 1 установлены

299369 указатели уровня 5, включающие и выключающие транспортер 6 для подачи щебня и песка. Под бункером 1 установлен дозатор 7 для щебня и песка, а под бункером 8 дозатор

8 для цемента.

В конструкцию дозаторов 7 и 8 входят цепные пластинчатые вариаторы 9 с регулируемой скоростью, позволяющие менять производительность дозировочного оборудования.

Под дозатором 8 установлена растворомешалка 10 непрерывного действия, к которой присоединен насос-дозатор воды 11. Под растворомешалкой 10 расположен ультразвуковой активизатор 12 с затвором-питателем 18. Под дозатором 7 установлена приемная воронка

14 бетономешалки 15, куда непосредственно, без промежуточных транспортных средств, поступают отдозированные щебень и песок.

Отдозпрованное цементное тесто также поступает в бетономешалку 15.

Подача материалов из штабелей склада (на чертеже не показан) осуществляется наклонным ленточным транспортером б. Распределение компонентов по отсекам бункера

1 производится поворотной воронкой 2. В расходных отсеках бункера 1 указатели уровня 5 включают и выключают транспортер б, Дозаторы 7 и 8, затвор-питатель 13 и насосдозатор воды 11 имеют дистанционное управление. Режим работы всех дозаторов устанавливается при помощи перфокарт или жетонов.

Изменение производительности дозировочного оборудования и, следовательно, переход с одной марки бетона на другую обеспечивает5

30 ся цепными пластинчатыми вариаторами 9 с регулируемой скоростью, входящими в состав дозаторов. Автоматическая работа установки обеспечивается с помощью системы автоматики (на чертежах не показана), приборы и элементы которой расположены в помещении управления.

В соответствии с заданной программой, дозатор 8 регулирует подачу цемента из бункера 8 в растворомешалку 10, в которую одновременно подается вода.

Из растворомешалки 10 цементное тесто самотеком поступает в ультразвуковой активизатор 12, из которого обработанное цементное тесто подается в бетономешалку 15. Одновременно из бункера 1 через воронку 14 в бетономешалку 15 поступает щебень и песок.

Готовая бетонная смесь выдается из бетономешалки непосредственно в кузов автомобиля (на чертеже не показан). Затем цикл повторяется.

Предмет изобретения

Автоматическая установка универсального действия для приготовления многомарочных бетонных и растворных смесей по авт. св.

М 139958, отличающаяся тем, что, с целью повышения ее производительности и снижения расхода цемента, между дозатором цемента и приемной воронкой бетономешалки установлены по прямоточной схеме растворомешалки непрерывного действия и ультразвуковой активизатор цементного теста с затвором-питателем.

299369

Фи2 1
