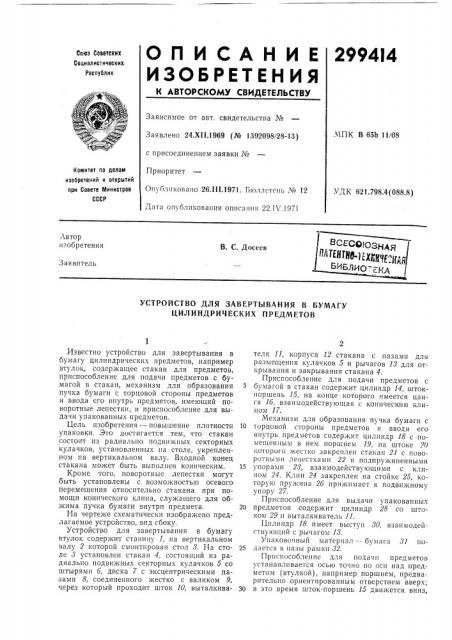

О П И С А Н И Е 2994!4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.Х11.1969 (№ 1392098/28-13) с присоединением заявки №

Приоритет

Оп1 бликоваио 26.1!1.1971. Бюллетень № 12

МПК В 65b 11/08

Номитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621,798.4(088.8) Дата опубликования описания 22.1Ъ .1971

Автор

flçoáðåòåHèÿ

В. С. Досеев

Заявитель

УСТРОЙСТВО ДЛЯ ЗАВЕРТЫВАНИЯ В БУМАГУ

ЦИЛИНДРИЧЕСКИХ ПРЕДМЕТОВ

Известно устройство для завертывания в бумагу цилиндрических предметов, например втулок, содержащее стакан для предметов, приспособление для подачи предметов с бумагой в стакан, механизм для образования пучка бумаги с торцовой стороны предметов и ввода его внутрь предметов, имеющий поворотные лепестки, и приспособление для выдачи упакованных предметов.

Цель изобретения — повышение плотности упаковки. Это достигается тем, что стакан состоит из радиально подвижных секторных кулачков, установленных на столе, укреплен»ом на вертикальном валу. Входной конец стакана может быть выполнен коническим.

Кроме того, поворотные лепестки могут быть установлены с возможностью осевого перемещения относительно стакана при помощи конического клина, служащего для обжима пучка бумаги внутри предмета, На чертеже схематически изображено предлагаемое устройство, вид сбоку.

Устройство для завертывания в бумагу втулок содержит станину 1, на вертикальном валу 2 которой смонтирован стол 8, На столе 8 установлен стакан 4, состоящий из радиально подвижных секторных кулачков 5 со штырями 6, диска 7 с эксцентрическими пазами 8, соединенного жестко с валиком 9, через который проходит шток 10, выталкивателя 11, корпуса 12 стакана с пазами для размещения кулачков 5 и рычагов И для открывания и закрывания стакана 4.

Приспособление для подачи предметов с бумагой в стакан содержит цилиндр 14, штокпоршень 15, на конце которого имеется цанl а 16, взаимодействующая с коническим клином 17.

Механизм для образования пучка бумаги с

10 торцовой стороны предметов и ввода его внутрь предметов содержит цилиндр 18 с помещенным в нем поршнем 19, на штоке 20 которого жестко закреплен стакан 21 с поворотными лепестками 22 и подпружиненными

15 упорами 28, взаимодействующими с клином 24. Клин 24 закреплен на стойке 25, которую пружина 26 прижимает к подвижному упору 27.

Приспособление для выдачи упакованных

20 предметов содержит цилиндр 28 со штоком 29 и выталкиватель 11.

Цилиндр 18 имеет выступ 80, взаимодействующийй с рычагом 18.

Упаковочный материал — бумага 81 по25 дается в пазы рамки 82.

Приспособление для подачи предметов устанавливается осью точно по оси над предметом (втулкой), например поршнем, предварительно ориентированным отверстием вверх;

30 в это время шток-поршень 15 дви кется вниз, 299414

15 вводя цангу 16 в отверстие, а клин 17 остается неподвижным. Когда цанга 16 входит в отверстие предмета (втулки) на заданную длину и останавливается, клин 17 движется вниз и разжимает цангу 16, и предмет (втулка) захватывается.

В это время шток-поршень 15 движется вверх, вынимает предмет из гнезда и устанавливается над стаканом 4 по его оси. Рамка 82 вводит бумагу между предметом и стаканом 4 таким образом, что плоскость листа бумаги 81 располагается перпендикулярно оси предмета и стакана; при этом кулачки 5 последнего разведены, Шток-поршень 15, двигаясь вниз, вставляет предмет (втулку) в стакан 4 и захватывает бумагу, которая обволакивает предмет со стороны головки (если это поршень). Концы бумаги выходят наружу над кулачками 5.

Клин 17 движется вверх при неподвижном шток-поршне 15 и освобождает цангу 16, выводя ее из отверстия предмета.

Стол 8 поворачйвается и подводит стакан 4 под поворотные лепестки 22, и в это время рычаг 18 цепляется за выступ 80 и поворачивает через валик 9 диск 7, который своими эксцентрическими пазами 8 через штыри 6 сдвигает кулачки 5 к центру.

Кулачки 5 плотно прижимают бумагу к предмету, сводя концы бумаги, выступающие снаружи, в конус с вершиной на оси стакана 4.

Поршень 19 толкает шток 20 вниз к стакану 4. Стойка 25, упираясь в упор 27 шайбой 88, остается на месте, удерживая на месте и клин 24. Четыре лепестка 22, двигаясь вниз, находят на концы бумаги, выступающие из стакана 4, и, скользя пятками 84 по конусным поверхностям клина 24, сходятся к центру, заправляя концы бумаги во внутреннее отверстие предмета (втулки).

4

По окончании хода поршня 19 упор 2i отходит, освобождая проход шайбе 88, а следовательно, и стойке 25, которая толкает клин 24 вниз в отверстие предмета и торцом 85 снимает заправленные в предмет (втулку) концы бумаги.

Поршень 19, двигаясь вверх, освобождает предмет; стол 8 поворачивается на 180, одновременно рычаг 86 поворачивает диск 7, а последний своими пазами 8 через штыри 6 отводит кулачки 5, раскрывая стакан 4. После остановки стола 8 шток 29 движется вверх и через шток 10 выталкивателем 11 упакованный предмет выталкивается из стакана 4.

Предмет изобретения

1. Устройство для завертывания в бумагу цилиндрических предметов, например втулок, содержащее стакан для предметов, приспособление для подачи предметов с бумагой в стакан, механизм для образования пучка бумаги с торцовой стороны предметов и ввода его внутрь предметов, имеющий поворотные лепестки, и приспособление для выдачи упакованных предметов, отличающееся тем, что, с целью повышения плотности упаковки, стакан состоит из радиально подвижных секторных кулачков, установленных на столе, укрепленном на вертикальном валу.

2. Устройство по п. 1, отличающееся тем, что поворотные лепестки установлены с возможностью осевого перемещения относительно стакана при помощи конического клина, служащего для обжима пучка бумаги внутри предмета.

3. Устройство по пп. 1 и 2, отличающееся тем, что входной конец стакана выполнен коническим.

209414

Составитель Г. Субботина

Тскред 3. Н, Тараненко

Редактор Н. Старостина

Корректор О. И. Волкова

Типография, лр. Сапунова, 2

Заказ 868/7 Изд. № 408 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Ра ушская паб„д, 4/5
