Способ охлаждения сжатого газа

Способ охлаждения сжатого газа

Иллюстрации

Показать все

Реферат

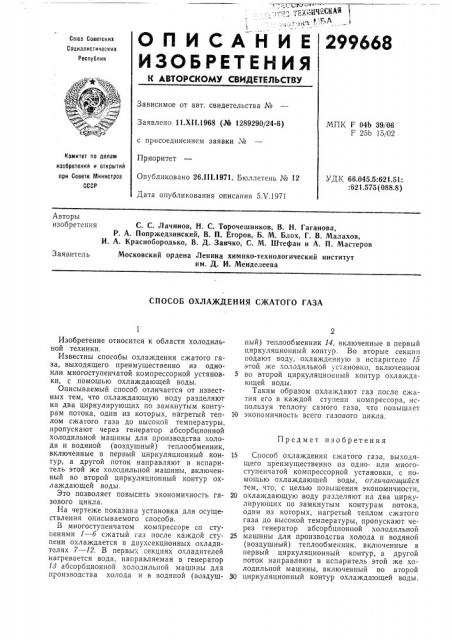

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сони Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 11.Х11.1968 (¹ 1289290/24-6) с присоединением заявки №

Приоритет

Опубликовано 26Л11.1971. Бюллетень № 12

Дата опубликования описания 5Х.1971

МПК F 04Ь 39/06

F 25b 15/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДK 66 045.5:621.51:

:621.575 (088.8) Авторы изобретения С. С. Лачинов, Н. С. Торочешников, В. H. Гаганова, P. A. Попржедзинский, В. П. Егоров, Б. М. Блох, Г. В. Малахов, И. А. Краснобородько, В. Д. Заичко, С. М. Штефан и A. П. Мастеров

Заявитель

Московский ордена Ленина химико-технологический институт им. Д. И. Менделеева

СПОСОБ ОХЛАЖДЕНИЯ СЖАТОГО ГАЗА

Предмет изобретения

Изобретение относится к области холодильной техники.

Известны способы охлаждения сжатого газа, выходящего преимущественно из одноили многоступенчатой компрессорной установки, с помошью охлаждающей воды.

Описываемый способ отличается от известных тем, что охлаждающую воду разделяют на два циркулирующих по замкнутым контурам потока, один из которых, нагретый теплом сжатого газа до высокой температуры, пропускают через генератор абсорбционной холодильной машины для производства холода и водяной (воздушный) теплообменник, включенные в первый циркуляционный контур, а другой поток направляют в испаритель этой же холодильной машины, включенный во второй циркуляционный контур охлаждающей воды.

Это позволяет повысить экономичность газового цикла.

На чертеже показана установка для осуществления описываемого способа.

В многоступенчатом компрессоре со ступенями 1 — б сжатый газ после каждой ступени охлаждается в двухсекционных охладителях 7- — 12. В первых секциях охладителей нагревается вода, направляемая в генератор

1 т абсорбционной холодильной машины для производства холода и в водяной (воздушный) теплообменник 14, включенные в первый циркуляционнь|й контур. Во вторые секции подают воду, охлажденную в испарителе 15 этой же холодильной установки, включенном

5 во второй циркуляциойный контур охлаждающей воды.

Таким образом охлаждают газ после сжатия его в каждой ступени компрессора, используя теплоту самого газа, что повышает

10 экономичность всего газового цикла.

15 Способ охлаждения сжатого газа, выходящего преимущественно из одно- или многоступенчатой компрессорной установки, с помощью охлаждающей воды, отличающийся тем, что, с целью повышения экономичности, 20 охлаждающую воду разделяют на два циркулирующих по замкнутым контурам потока, один из которых, нагретый теплом сжатого газа до высокой температуры, пропускают через генератор абсорбцпонной холодильной

25 машины для производсгва холода и водяной (воздушный) теплообменник, включенные в первый циркуляционный контур, а другой поток направляют в испаритель этой же холодильной машины, включенный во второй

30 циркуляционный контур охлаждающей воды.

299668

Составитель Р. Данилов

Техрсд 3. H. Тараненко Коррсктор В. П. Федулова

Редактор Е. Кравцова

Типография, пр. Сапунова, 2

Заказ 1123/3 Изд. М 470 Тираж 473 Подписное

1ЛНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
