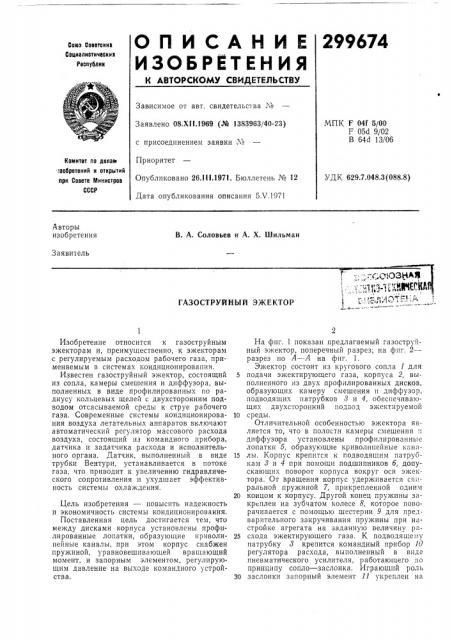

ОПИСАНИЕ

И3ОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2996 74

Союз Сокотскик

Социалистические

Республик

Зависимое от авт. свидетельства ¹

МПК F 04f 5/00

F 050 9/02

В 64d 13/06

Заявлено 08.Х11.1969 (№ 1383963/40-23) с присоединением заявки №

Приоритет

Опубликовано 26.Ill.1971. Бюллетень № 12

Дата опубликования описания 5Л .1971

Комитет по делам

1вобретений и открытий при Совете Министров

СССР

УДК 629.7.048.3(088.8) Авторы изобретения

В. А. Соловьев и А. Х. Шильман

Заявитель

ГАЗОСТРУЙНЫЙ ЭЖЕКТОР

Изобретение относится к газоструйным эжекторам и, преимущественно, к эжекторам с регулируемым расходом рабочего газа, применяемым в системах кондиционировация.

Известен газоструйный эжектор, состоящий из сопла, камеры смешения и диффузора, выполненных в виде профилированных по радиусу кольцевых щелей с двухсторонним подводом отсасываемой среды к струе рабочего газа. Современные системы кондиционирования воздуха летательных аппаратов включают автоматический регулятор массового расхода воздуха, состоящий из командного прибора, датчика и задатчика расхода и исполнительного органа. Датчик, выполненный в виде трубки Вентури, устанавливается в потоке газа, что приводит к увеличению гидравлического сопротивления и ухудшает эффективность системы охлаждения.

Цель изобретения — повысить надежность и экономичность системы кондиционирования.

Поставленная цель достигается тем, что между дисками корпуса установлены профилированные лопатки, образующие криволинейные каналы, при этом корпус снабжен пружиной, уравновешивающей вращающий момент, и запорным элементом, регулирующим давление на выходе командного устройства.

На фиг. 1 показан предлагаемый газоструйный эжектор, поперечный разрез; на фиг. 2— разрез по А — -А на фиг. 1.

Эжектор состоит из кругового сопла 1 для

5 подачи эжектирующего газа, корпуса 2, выполненного из двух профилированных дисков, образующих камеру смешения и диффузор, подводящих патрубков 8 и 4, обеспечивающих двухсторонний подвод эжектируемой

10 среды.

Отличительной особенностью эжектора является то, что в полости камеры смешения и диффузара установлены профилированные лопатки 5, образующие криволинейные к".на15 лы. Корпус крепится к годводящим патрубкам 8 и 4 при помощи подшипников б, допускающих поворот корпуса вокруг оси эжектора. От вращения корпус удерживается спиральной пружиной 7, прикрепленной одним

20 концом к корпусу. Другой конец пружины закреплен на зубчатом колесе 8, которое поворачивается с помощью шестерни 9 для предварительного закручивания пружины при настройке агрегата на заданную величину ра25 схода эжектирующего газа. К подводягцему патрубку 8 крепится командный прибор 10 регулятора расхода, выполненный в виде пневматического усилителя, работающего по принципу сопла — заслонка. Играющий роль

ЗО заслонки запорный элемент 11 укреплен на

299674

Фиг. 2

Составитель Д. Родионова

Текред 3. H. Таранснко Корректор В, П. Федулова

Редактор Е. Дайч

Заказ 1123/7 Изд. № 470 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытия при Совете Министров СССР

Москва, 0К-35, Раугвская наб., д. 4 5

Типография, пр. Сапунова, 2 з корпусе. Эластичные вставки 12 в виде гофрированной труоы или мембраны крепятся фланцами к неподвижным подводящим патрубкам и к подвижному корпусу 2 и обеспечивают необходимое уплотнение всасывающей полости.

Эжектирующий газ подводится по трубе 18 к соплу, расширяется в нем и, подсасывая эжектируемую среду по двум патрубкам 8 и

4, через камеру смещения и диффузор корпуса выбрасывается наружу.

Установленные в корпусе криволинейные лопатки 5 изменяют направление потока газов, Это приводит к возникновению крутящсго момента, пропорционального весовому расходу протекающей через эжектор среды. При возникновении небаланса между крутящим моментом и моментом закручивания спиральной пружины корпус эжектора поворачивается и укрепленный на нем запорный элемент

11 изменяет площадь проходного сечения сбросного сопла командного прибора 10.

Вследствие этого соответствующим образом изменяется давление на выходе пневматического усилителя, управляющего приводом исполнительного органа — дроссельной заслонки 14, установленной на линии подачи

5 эжектирующего газа.

Предмет изобретения

Газоструйный эжектор, например, для систем кондиционирования воздуха летательных

1О аппаратов, содержащий корпус, выполненный из двух профилированных дисков с образованием кольцевой щели, камеру смешения, диффузор, круговое сопло для подвода эжектирующего газа и командный прибор, управ15 ляющий исполнительным органом, отлича ощийся тем, что, с целью поддержания постоянного расхода газа, в нем между дисками корпуса установлены проф или ров а нные лопатки, образующие криволинейные каналы, при этом корпус снабжен пружиной, уравновешивающей вращающий момент, и запорным элементом, регулирующим давление на выходе командного устройства.
