Равночастотный виброизолятор
Иллюстрации
Реферат
29968l

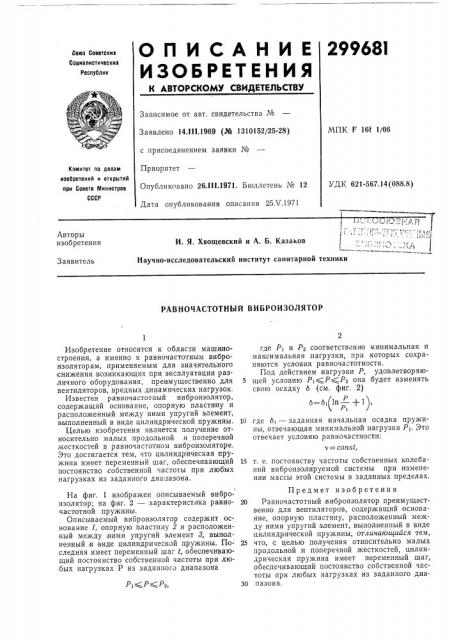

О П И СА Н И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Свита Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 14.III.1969 (№ 1310152/25-28) с присоединением заявки №
Приоритет
Опубликовано 26.lll.1971. Бюллетень № 12
Дата опубликования описания 25.V.1971
МПК F 16f 1/06
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621-567.14 (088.8) > ., .Г с у
И. Я. Хвощевский и А. Б. Казаков
Научно-исследовательский институт санитарной техники
Авторы изобретения
Заявитель
РАВНОЧАСТОТНЪ|й ВИБРОИЗОЛЯТОР б=б 1п — +1
Р
Рт
Изобретение относится к области машиностроения, а именно к равночастотным виброизоляторам, применяемым для значительного снижения возникающих при эксплуатации различного оборудования, преимущественно для вентиляторов, вредных динамических нагрузок, Известен равночастотный виброизолятор, содержащий основание, опорную пластину и расположенный между ними упругий элемент, выполненный в виде цилиндрической пружины.
Целью изобретения является получение относительно малых продольной .и поперечной жесткостей в равночастотном виброизоляторе.
Это достигается тем, что цилиндрическая пружина имеет переменный шаг, обеспечивающий постоянство собственной частоты при любых нагрузках из заданного диапазона.
На фиг. 1 изображен описываемый виброизолятор; на фиг. 2 — характеристика равночастотной пружины.
Описываемый виброизолятор содержит основание 1, опорную пластину 2 и расположенный между, ними упругий элемент 8, выполненный в виде цилиндрической пружины. Последняя имеет переменный ша" t, обеспечивающий постоянство собственной частоты при любых нагрузках P из заданного диапазона где Р> и Ра соответственно минимальная и максимальная, нагрузки, при которых сохраняются условия равночастотности.
Под действием нагрузки Р, удовлетворяю5 щей условию Ð,<ð<ðз она будет изменять свою осадку б (см. фиг. 2) 10 где б> — заданная начальная осадка пружины, отвечающая минимальной нагрузки Рь Это отвечает условию равночастности:
v =const, 15 т. е. постоянству частоты собственных колебаний виброизолируемой системы при изменении массы этой системы в заданных пределах.
Предмет изобретения
20 Равночастотный,виброизолятор преимущественно для вентиляторов, содержащий основание, опорную пластину, расположенный между ними упругий элемент, выполненный в виде цилиндрической пружины, отличающийся тем, 25 что, с целью получения относительно малых продольной и поперечной жесткостей, цилиндрическая пружина имеет переменный шаг, обеспечивающий постоянство собственной частоты при любых нагрузках из заданного диа50 пазона.
299681
Р, р
