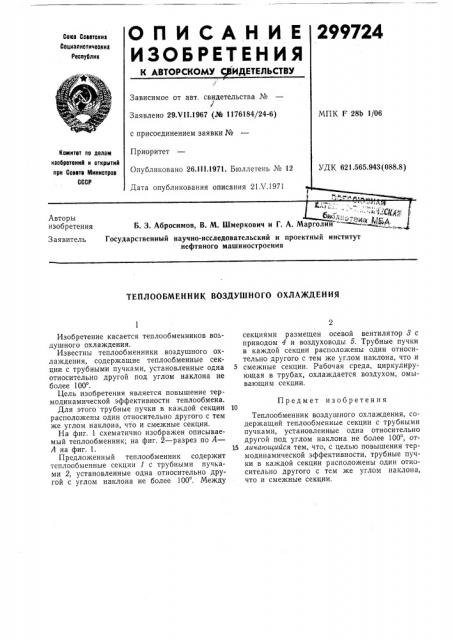

П И С А Н И Е 299724

Союз Советскик

Социалистических

Республик

К АВТОРСКОМУ ИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 29.Ч11.1967 (№ 1176184/24-6) МПК F 28Ь 1/06 с присоединением заявки №

Приоритет

Опубликовано 26.ill 1971. Бюллетень № 12

Дата опубликования описания 21 V.1971 !

Комитет по делам изобретениЯ и открытий при Совете Министров

СССР

УДК 621.565.943 (088.8) Б. 3. Абросимов, B. М. Шмеркович и Г. А. Марголнн

Государственный научно-исследовательский и проектный институт нефтяного машиностроения

Авторы изобретения

Заявитель

ТЕПЛООБМЕННИК ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Изобретение касается теплообменников воздушного охлаждения.

Известны теплообменники воздушного охлаждения, содержащие теплообменные секции с трубными пучками, установленные одна относительно другой под углом наклона не более 100 .

Цель изобретения является повышение термодинамической эффективности теплообмена.

Для этого трубные пучки в каждой секции расположены один относительно другого с тем же углом наклона, что и смежные секции.

На фиг. 1 схематично изображен описываемый теплообменник; на фиг. 2 — разрез по А—

А на фиг. 1.

Предложенный теплообменник содержит теплообменные секции 1 с трубными пучками 2, установленные одна относительно другой с углом наклона не более 100 . Между

2 секциями размещен осевой вентилятор 8 с приводом 4 и воздуховоды 5. Трубные пучки в каждой секции расположены один относительно другого с тем же углом наклона, что и

5 смежные секции. Рабочая среда, циркулирующая в трубах, охлаждается воздухом, омывающим секции, Предмет изобретения

Теплообменник воздушного охлаждения, содержащий теплообменные секции с трубными пучками, установленные одна относительно другой под углом наклона не более 100, от15 личаюи1ийся тем, что, с целью повышения термодинамической эффективности, трубные пучки в каждой секции расположены один относительно другого с тем же углом наклона, что и смежные секции.

299724 Риг

Риг. 2
