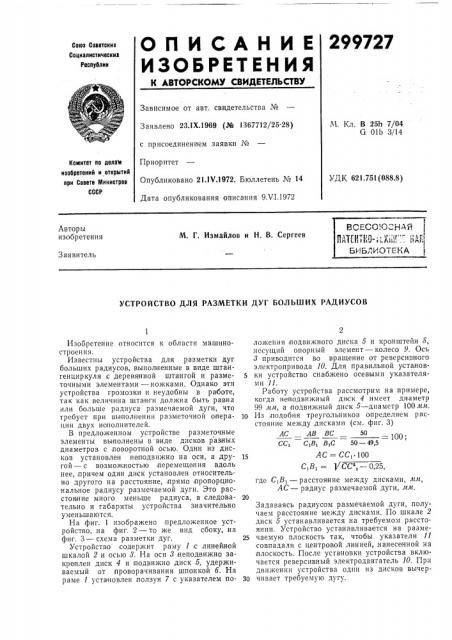

О П И С А Н И Е 299727

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.IX.1969 (№ 1367712/25-28) с присоединением заявки №

Приоритет

Опубликовано 21.1Ч.1972. Бюллетень ¹ 14

Дата опубликования описания 9.Ч1.1972

М. Кл. В 25h 7/04

G 01b 3/14

Комитет ио делате изобретений и открытий лри Совете Министров

СССР

УДК 621.751(088.8) Авторы изобретения т.1 д 11

".".. йМ

М. Г. Измайлов и Н, В. Сергеев

Заявитель

УСТРОЙСТВО ДЛЯ РАЗМЕТКИ ДУГ БОЛЪШИХ РАДИУСОВ

Изобретение относится к области машиностроенияя.

Известны устройства для разметки дуг больших радиусов, выполненные в виде штангенциркуля,с деревянной штангой и разметочными элементами — ножками. Однако эти устройства громозки и неудобны в работе, так как величина штанги должна быть равна или больше радиуса размечаемой дуги, что требует при вы полнении разметочной операции двух исполнителей.

В предложенном устройстве разметочные элементы выполнены в виде дисков разиных диаметров с,поворотной осью. Один из дисков установлен не подвижно на оси, а другой — с возможностью перемещения вдоль нее, .причем один диск установлен относительно другого на расстояние, прямо пропорциональное радиусу размечаемой дуги. Это расстояние много меньше радиуса, а следовательно и габариты устройства значительно уменьшаются.

На фиг. 1 изображено предложенное устройство, на фиг. 2 — то же вид сбоку, на фиг. 3 — схема разметки дуг.

Устройство содержит раму 1 с линейной шкалой 2 и осью 8. На оси 8 неподвижно закреплен диск 4 и подвижно диск 5, удерживаемый от проворачивания шпонкой б. На раме 1 установлен,ползун 7 с указателем положения подвижного диска 5 и кронштейн б, несущий опорный элемент — колесо 9. Ось

8 приводится во вращение от реверсивного электропривода 10. Для правильной уста нов5 ки устройство снабжено осевыми указателями 11.

Работу устройства рассмотрим на примере, когда не подвижный диск 4 имеет диаметр

99 мм, а подвижный диск 5 — диаметр 100 мм.

10;ïîäîáèÿ треугольников определяем расстояние между дисками (см. фиг. 3)

АС АВ ВС 50 100

СС1 С1В1 В1С 50 — 49,5

15 АС = СС 100

С,В, = СС, — 0,25, где С В вЂ” расстояние между дисками, мм, А С вЂ” радиус р азмечае мой дуги, мм.

Задаваясь радиусом размечаемой дуги, получаем расстояние между дисками. По шкале 2 диск 5 устанавливается на требуемом расстоянии. Устройство устанавливается на разме25 чаемую плоскость так, чтобы указатели 11 совпадали с центровой линией, нанесенной на плоскость. После установки устройства включается реверсивный электродвигатель 10. При движении устройства один из дисков вычер30 чивает требуемую дуг .

299727

Предмет изобретения

С, оиг.3

Составитель В. Илясова

Техред А. Камышникова

Редактор Г. Яковлева

Корректор Т. Бабакина

Заказ 1752/8 Изд. № 771 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для разметки дуг больших радиусов, содержащее соосно расположенные разметочные элементы и,шкалу, фиксирующую расстояние между ними, отличающееиг тем, что, с целью уменьшения веса и габаритов, разметочные элементы выполнены в виде установленных на оси с возможностью вращения вместе с ней дисков разных диаметров, из которых один установлен жестко на оси, другой — ñ возможностью перемещения вдоль нее, а устройство снабжено П-образной охватываюS щей диски рамой, на которой размещена шкала так, что нуль шкалы расположен против жестко установленного на оси диска, и закрепленным на раме кронштейном с о порным элементом.
