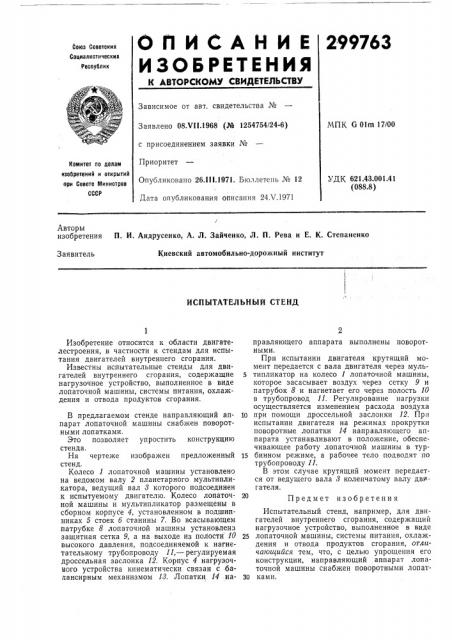

О П И С А Н И Е 299763

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.VII.1968 (№ 1254754/24-6) МПК G 01тп 17/00 с присоединением заявки №

Приоритет

Опубликовано 26.Ill.1971. Бюллетень № 12

Дата опубликования описания 24.V.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.43.001.41 (088.8) Авторы изобретения

П. И. Андрусенко, А. Л. Зайченко, Л. П. Рева и Е. К. Степаненко

Киевский автомобильно-дорожный институт

Заявитель

ИСПЫТАТЕЛЬНЫЙ СТЕНД

Изобретение относится к области двигателестроения, в частности к стендам для испытания двигателей внутреннего сгорания.

Известны испытательные стенды для двигателей внутреннего сгорания, содержащие нагрузочное устройство, выполненное в виде лопаточной машины, системы питания, охлаждения и отвода продуктов сгорания.

В предлагаемом стенде направляющий аппарат лопаточной машины снабжен поворотными лопатками.

Это позволяет упростить конструкцию стенда.

На чертеже изображен предложенный стенд.

Колесо 1 лопаточной машины установлено на ведомом валу 2 планетарного мультипликатора, ведущий вал 3 которого подсоединен к испытуемому двигателю. Колесо лопаточной машины и мультипликатор размещены в сборном корпусе 4, установленном в подшипниках 5 стоек б станины 7. Во всасывающем патрубке 8 лопаточной машины установлена защитная сетка 9, а на выходе из полости 10 высокого давления, подсоединяемой к нагнетательному трубопроводу 11,— регулируемая дроссельная заслонка 12. Корпус 4 нагрузочного устройства кинематически связан с балансирным механизмом 18. Лопатки 14 направляющего аппарата выполнены поворотными.

При испытании двигателя крутящий момент передается с вала двигателя через мульs типликатор на колесо 1 лопаточной машины, которое засасывает воздух через сетку 9 и патрубок 8 и нагнетает его через полость 10 в трубопровод 11. Регулирование нагрузки осуществляется изменением расхода воздуха

1о при помощи дроссельной заслонки 12. Прп испытании двигателя на режимах прокрутки поворотные лопатки 14 направляющего аппарата устанавливают в положение, обеспечивающее работу лопаточной машины в тур1S бинном режиме, а рабочее тело подводят по трубопроводу 11.

В этом случае крутящий момент передается от ведущего вала 3 коленчатому валу двигателя.

Предмет изобретения

Испытательный стенд, например, для двигателей внутреннего сгорания, содержащий нагрузочное устройство, выполненное в виде

2S лопаточной машины, системы питания, охлаждения и отвода продуктов сгорания, отличаюи1ийся тем, что, с целью упрощения его конструкции, направляющий аппарат лопаточной машины снабжен поворотными лопат30 ками.

299763

Составитель О. Голованов

Техред Л. Л. Евдонов Корректор Е. Н. Миронова

Редактор Е. Кравцова

Типография, пр. Сапунова, 2

Заказ 1234/12 Изд. № 537 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
