Реферат

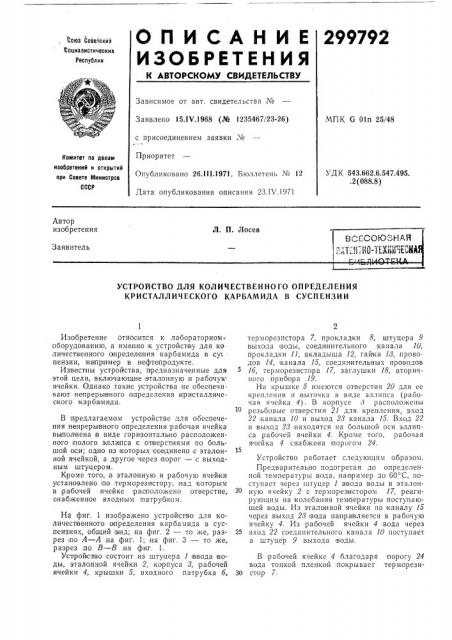

OnИСЛНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

299792

СОЮЗ Советскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15.1Ч.1968 (№ 1235467/23-26) МПК G 01п 25/48 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Соеете Министров

СССР

УД К 543,662.6.547.495..2 (088.8) Опубликовано 26.111.1971. Бюллетень ¹ 12

Дата опубликования описания 23.IV.1971

Автор изобретения

Л. П, Лосев

Заявитель

УСТРОЙСТВО ДЛЯ КОЛИЧЕСТВЕННОГО ОПРЕДЕЛЕНИЯ

КРИСТАЛЛИЧЕСКОГО КАРБАМИДА В СУСПEHÇИИ

1

Изобретение относится к лабораторном оборудованию, а именно fK устрой сгву для ко личественного определения карбамида в су< пензии, на пр имер в нефтепродукте.

Извесгны устройства, предназначенные для этой цели, включающие эталонную и рабочук ячейки. Одна ко такие устрой ства не обеспечивают непрерывного определения кристаллического карбамида.

В предлагаемом устройстве для обеспечения непрерывного определения рабочая ячейка выполнена в виде горизонтально расположенного полого элллпса с отверстиями по большой оси; одно из которых соединено с эталонной ячейкой, а другое через порог — с выходны м штуцером.

К роме того, в эталонную и рабочую ячейки установлено !IIo,òåðìîðåçèñòoðó,,над которым в,ра бочей ячейке рааположено отверстие,. снабженное входным патрубком.

На фиг. 1 изображено устройство для количесгвенного определения карбамида в суспензиях, общий эид; на фиг. 2 — то же, разрез по А — А на фиг. 1;,на фиг. 3 — то же, разрез ло  — В,на фиг. 1.

У сгрой сгво состоит из штуцера 1 в вода воды, эталонной ячейки 2, корпуса 8, рабочей ячейки 4, крышки 5, входного патрубка б, терморезистора 7, прокладки 8, штуцера 9 выхода воды, соединительного канала 10, прокладки 11, вкладыша 12, гайки 13, проводов 14, канала 15, соединительных проводов

1б, терморезистора 17, заглушки 18, вторичного при бор а 19.

На крышке 5 имеются огвсрстия 20 для ее крепления и выточка в виде эллипса (раиочая ячейка 4). В корпусе 1 расположены рсзьбовые отверстия 21 для крепления, вход

22 канала 10 и выход 28 канала 15. Вход 22 и выход 23 находятся на большой оси эллипса рабочей ячейки 4. Кроме того, рабочая ячейка 4 снабжена порогом 24.

Устройство работает следующим образом.

Предварительно подогретая до определенной температуры вода, например до GO С, поступает через штуцер 1 ввода воды в эталон20 ную ячейку 2 с терморез и стором 17, реагирующим на колебания тем пературы поступающей воды. Из эталонной ячейки по каналу 15 через, выход 28 вода напрааляегся в рабочую ячейку 4. Из рабочей ячейки 4 вода через

25 вход 22 соединительного канала 10 поступает ,в штуцер 9 выхода воды.

В рабочей ячейке 4,благодаря порогу 24 вода тонкой пленкой покрывает терморези30 стор 7.

299 79i2

Предмет изобретения

4-А

Юиг. 2

Фиг 1

Риг 3 2Т

Составитель В. Постыляков

Техред А. А. Камышникова Корректор А. П. Васильева

Редактор О. Кузнецова

Заказ 962j4 Изд. № 42l Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., д. 4 5

Типография, пр. Сапунова, 2

При выпадении кристаллического карбами.да из нефтепрадуктов по следний через входной патрубак 6, соединенный с технологической аппа ратурой, и крышку 5 попадает в рабочую ячейку 4. Контактируя с водой кристаллический карбамид растворяется в ней, поглощая при этом значительное количество тепла.

Изменение температупы воды,воспринимается терморезистаром 7, который меняет оное сопротивление пропорционально количеству растворившегася,в воде карбам ида. Изменение сапротввления термарезистора 7 выводит из равнавесия электрическую мостовую схему вторичного прибора 19, который регистрирует эту величину.

1. Устрой ство для количвспвенного определения кристаллического карбамида в суспензии, например:в нефтепродукте, включающее эталонную и рабочую ячейки, отличающееся тем, что, с целью обеспечения .непрерывного определения, рабочая ячейка выполнена в виде горизонтально расположенного полого

10 эллипса с отверстиями по большой оси, одно из которых соединено с эталонной ячейкой, а другое через порог — с выходным штуцером.

2. Устройство по п. 1, отличающееся тем„ что в эталонную и рабочую ячейки установле15 но по термо резистору, над которым в рабочей ячейке расположено отверстие, снабженное входным патрубком.
