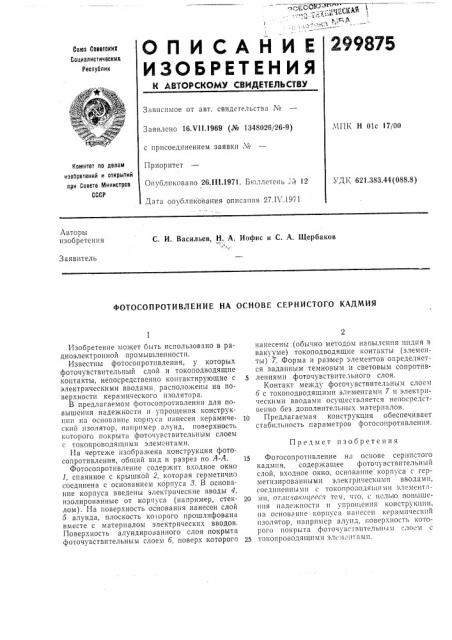

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Ф (Зависимое от авт. свидетельства ¹ ф
ЧПК Н Olc 17/00
Заявлено 16.VII,1969 (№ 1348026/26-9) с присоединением заявки . Й
Приоритет
Оп бликова11о 26.III.1971. Бюллетень т> 12 комнтет по делач изобретений и открытии при Совете Министров
СССР
УДК 621,383.44 (088.8) Дата опубликования описа1шя 27.1 .1971
Авторы изобретения
С. И. Васильев, Н. А, Иофис и С. А. Щербаков
,i, Заявитель
ФОТОСОПРОТИВЛЕНИЕ НА ОСНОВЕ СЕРНИСТОГО КАДМИЯ
Предмет изобретения
Изобретение может быть использовано в радиоэлектронной промышленности.
Известны фотосопротивления, у которых фоточувствительный слой и токо подводящие контакты, непосредственно контактирующие с электрическими вводами располо>кены на поверхности керамического изолятора.
В предлагаемом фотосопротивлении для повышения надежности и упрощения конструкции па основание корпуса нанесен керамический изолятор, например алунд, поверхность которого покрыта фоточувствительным слоем с токопроводящпмп элементами.
На чертеже пзобра>кена конструкция фотосопротивления, общий вид и разрез по А-А.
Фотосопротивление содержит входное окно
1, спаянное с крышкой 2, которая герметично соединена с основанием корпуса 8. В основание корпуса введены электрические вводы 4, изолированные от корпуса (например, стеклом). На поверхность основания нанесен слой
5 алунда, плоскость ко орого прошлифована вместе с материалом электрических вводов.
Поверхность алундированного слоя покрыта фоточувствительным слоем б, поверх которого нанесены (обычно методом напыления индия в вакууме) токоподводящие контакты (элементы) 7. Форма и размер элементов определяется заданным темновым и световым сопротив5 лениямп фоточувствительного слоя.
Контакт между фогочувствительным слоем
6 с токоподводящими элементамп 7 и электрическими вводами осуществляется непосредственно без дополнительныx материалоB.
lp Предлагаемая конструкция обеспечивает стабильность параметров фотосопротпвленпя.
15 Фотосопротивление на основе серш1стого кадмия, содержащее фоточувствительный слой, входное окно, основише корпуса с герметизированными элекгрическ11мп вводами, соединенными с токопроподящпми элемента2О мп, отлилa>oпДвecя тем, что, с целью повышения надежности и уп1>о1ценпя конструкции, па основание корпуса нанесен керамический изолятор, например алунд, поверхность которого покрыта фоточувствительным слоем с
25 токопроводятцимп элемептамп.
