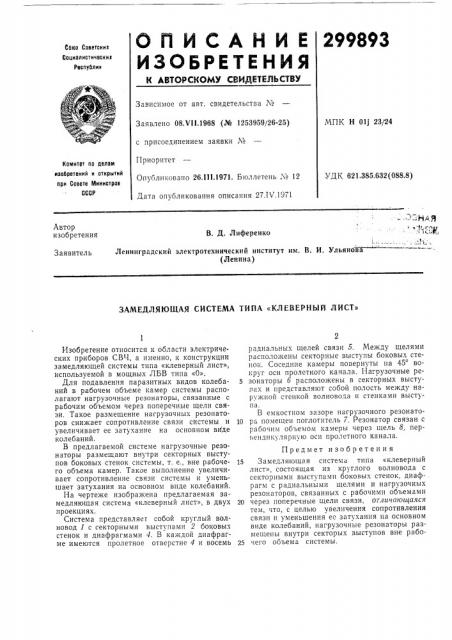

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СОюз Соеетских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08.VII.1968 (¹ 1253959/26-25) с присоединением заявки ¹
Приоритет
Опубликовано 26.1111971. Бюллетень ¹ 12
Дата опубликования описания 27.IU.1971
МПК H Olj 23/24
Комитет по делам изобретений и открытий
flpH Соеете Министрое
СССР
УДК 621.385.632(088.8) -. --ИАЯ с т ь хх
t t цзт
Автор изобретения
В. Д. Лиференко
Ленинградский электротехнический институт им, В. И. Ульянова (Ленина) Заявитель
ЗАМЕДЛЯЮЩАЯ СИСТЕМА ТИПА «КЛЕВЕРНЫЙ ЛИСТ»
Изобрегение относится к области электрических приборов СВЧ, а именно, к конструкции замедляющей системы типа «клеверный лист», используемой в мощных ЛБВ типа «О».
Для подавления паразитных видов колебаний в рабочем объеме камер системы располагают нагрузочные резонаторы, связанные с рабочим объемом через поперечные щели связи, Такое размещение нагрузочных резонаторов снижает сопротивление связи системы и увеличивает ее затухание на основном вИде колебаний, В предлагаемой системе нагрузочные резонаторы размещают внутри секторных выступов боковых стенок системы, т. е., вне рабочего объема камер. Такое выполнение увеличивает сопротивление связи системы и уменьшает затухания на основном виде колебаний, На чертеже изображена предлагаемая замедляющая система «êëåBåðный лист», в двух проекциях.
Система представляет собой круглый волновод 1 с секторными выступами 2 боковых стенок и диафрагмами 1. В каждой диафрагме имеются пролетное отверстие 4 и восемь
2 радиальных щелей связи 5. Между щелями расположены секторные выступы боковых стенок. Соседние камеры повернуты на 45 вокруг оси пролетного канала. Нагрузочные ре5 зонаторы б расположены в секторных выступах и представляют собой полость между наружной стенкой волновода и стенками выстута.
В емкостном зазоре нагрузочного резонато10 ра помещен поглотитель 7. Резонатор связан с рабочим объемом камеры через щель 8, перпендикулярную оси пролетного канала.
Предмет изобретения
15 Замедляющая система типа «клеверный лист», состоящая из круглого волновода с секторными выступами боковых стенок, диафрагм с радиальными щелями и нагрузочных резонаторов, связанных с рабочими объемами
20 через поперечные щели связи, отличающаяся тем, что, с целью увеличения сопротивления связи и уменьшения ее затухания на основном виде колебаний, нагрузочные резонаторы размещены внутри секторых выступов вне рабо25 чего об ьема системы.
