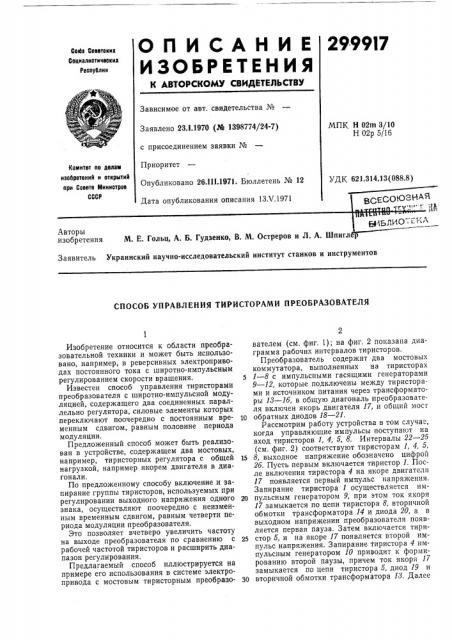

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
299917
Сочв Соеетекик
Социалиотичеокил
Реоптблик
Зависимое от авт. свидетельства №
Заявлено 23.1.1970 (J4 1398774/24-7) с присоединением заявки №
Приоритет
Опубликовано 26.111.1971. Бюллетень № 12
Дата опубликования описания 1ЗХ.1971
МПК Н 02m 3/10
Н 02р 5/16
Комитет по делам ивобретеииЯ и открытиЯ при Совете Миииотрое
СССР
УДК 621.314.13(088.8) ВСЕСОЮЗИДЯ ггпу";:" 1: Я
Авторы изобретения М. Е. Гольц, А. Б. Гудзенко, В. М. Остреров и Л. А. Шпигл р
Заявитель Украинский научно-исследовательский институт станков и инструментов
СПОСОБ УПРАВЛЕНИЯ ТИРИСТОРАМИ ПРЕОБРАЗОВАТЕЛЯ
Изобретение относится к области преобразовательной техники и может быть использовано, например, в реверсивных электроприводах постоянного тока с широтно-импульсным регулированием скорости вращения.
Известен способ управления тиристорами преобразователя с широтно-импульсной модуляцией, содержащего два соединенных параллельно регулятора, силовые элементы которых переключают поочередно с постоянным временным сдвигом, равным половине периода модуляции.
Предложенный способ может быть реализован в устройстве, содержащем два мостовых, например, тиристорных регулятора с общей нагрузкой, например якорем двигателя в диагонали.
По предложенному способу включение и запирание группы тиристоров, используемых при регулировании выходного напряжения одного знака, осуществляют поочередно с неизменным временным сдвигом, равным четверти периода модуляции преобразователя.
Это позволяет вчетверо увеличить частоту на выходе преобразователя по сравнению с рабочей частотой тиристоров и расширить диапазон регулирования.
Предлагаемый способ иллюстрируется на примере его использования в системе электропривода с мостовым тиристорным преобразователем (см. фиг. 1); на фиг. 2 показана диаграмма рабочих интервалов тиристоров.
Преобразователь содержит два мостовых коммутатора, выполненных на тиристорах
5 1 — 8 с импульсными гасящими генераторами
9 — 12, которые подключены между тиристорами и источником питания через трансформаторы 18 — 16, в общую диагональ преобразователя включен якорь двигателя 17, и общий мост
10 обратных диодов 18 — 21.
Рассмотрим работу устройства в том случа= когда управляющие импульсы поступают на вход тиристоров 1, 4, 5, 8. Интервалы 22 — 25 (см. фиг. 2) соответствуют тиристорам 1, 4, 5, 15 8, выходное напряжение обозначено цифрой
2б. Пусть первым включается тиристор 1. После включения тиристора 4 на якоре двигателя
17 появляется первый импульс напряжения.
Запирание тиристора 1 осуществляется им20 пульсным генератором 9, при этом ток якоря
17 замыкается по цепи тиристора 8, вторичной обмотки трансформатора 14 и диода 20, а в выходном напряжении преобразователя появляется первая пауза. Затем включается тири25 стор 5, и на якоре 17 появляется второй импульс напряжения. Запирание тиристора 4 импульсным генератором 10 приводит к формированию второй паузы, причем ток якоря 17 замыкается по цепи тиристора 5, диод 19 и
30 вторичной обмотки трансформатора 18. Далее
299917
Предмет изобретения
Фиг. /
22
2.7 .24
Фиг. Z
Составитель О. Коссов
Редактор Е. Кравцова Техред А. A. Камышникова Корректор В. И. )Колудева
Заказ 1172/ Изд. № 525 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 включается тиристор 8 и формируется третий импульс напряжения на нагрузке. Запирание тиристора 5 приводит вновь к появлению паузы. Аналогично работают тиристоры 2, 8, 6, 7 при изменении полярности выходного напряжения.
Способ управления тиристорами преобразователя с широтно-импульсной модуляцией, содержащего два соединенных параллельно мостовых коммутатора, в общую диагональ которых включен якорь двигателя, отличающийся тем, что, с целью повышения коэффициента использования двигателя путем увеличения вчетверо частоты на выходе преобразователя по сравнению с рабочей частотой тиристоров и расширения диапазона регулирования, включение и запирание группы указанных тиристоров, используемых при регулировании выходного напряжения одного знака, осуществляют поочередно с неизменным временным сдвигом, равным четверти периода модуляции преобразователя.
