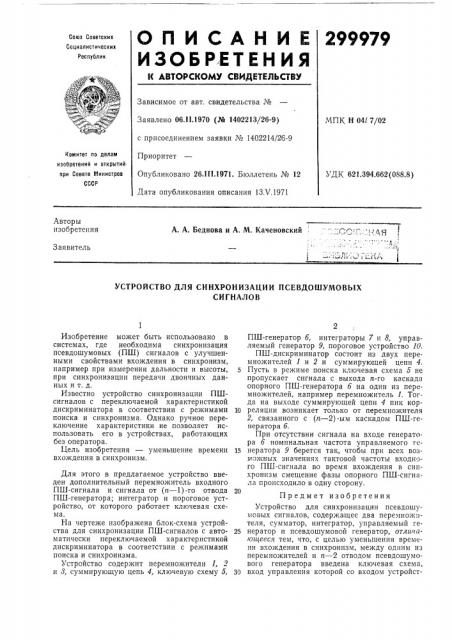

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

299979

Союз Советских

Социалистических

Республик у" -ф. ) г

Зависимое от авт. свидетельства №

Заявлено 06.11.1970 (№ 1402213/26-9) с присоединением заявки № 1402214/26-9

Приоритет

Опубликовано 26.Ш.1971. Бюллетень № 12

Дата опубликования описания 13.V.1971

МПК Н 041 7/02 комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.394.662(088.8) Авторы изобретения

А. А. Беднова и А, М. Каченовский

Заявитель

УСТРОЙСТВО ДЛЯ СИНХРОНИЗАЦИИ ПСЕВДОШУМОВЫХ

СИГНАЛОВ

Изобретение может быть использовано в системах, где необходима синхронизация псевдошумовых (ПШ) сигналов с улучшенными свойствами вхождения в синхронизм, например при измерении дальности и высоты, при синхронизации передачи двоичных данных и т. д.

Известно устройство синхронизации ПШсигналов с переключаемой характеристикой дискриминатора в соответствии с режимами поиска и синхронизма. Однако ручное переключение характеристики не позволяет использовать его в устройствах, работающих без оператора.

Цель изобретения — уменьшение времени вхождения в синхронизм.

Для этого в предлагаемое устройство введен дополнительный перемножитель входного

ПШ-сигнала и сигнала от (n — 1) -ro отвода

ПШ-генератора; интегратор и пороговое устройство, от которого работает ключевая схема.

На чертеже изображена блок-схема устройства для синхронизации ПШ-сигналов с автоматически переключаемой характеристикой дискриминатора в соответствии с режимами поиска и синхронизма.

Устройство содержит пере множители 1, 2 и 8, суммирующую цепь 4, ключевую схему 5, 2

ПШ-генератор б, интеграторы 7 и 8, управляемый генератор 9, пороговое устройство 10.

ПШ-дискриминатор состоит из двух перемножителей 1 и 2 и суммирующей цепи 4.

5 Пусть в режиме поиска ключевая схема 5 не пропускает сигнала с выхода и-го каскада опорного ПШ-генератора б на один из перемножителей, например перемножитель 1. Тогда на выходе суммирующей цепи 4 пик кор10 реляции возникает только от перемножителя

2, связанного с (n — 2) -ым каскадом ПШ-генератора б.

При отсутствии сигнала на входе генератора б номинальная частота управляемого ге15 нератора 9 берется так, чтобы при всех возможных значениях тактовой частоты входного ПШ-сигнала во время вхождения в синхронизм смещение фазы опорного ПШ-сигнала происходило в одну сторону.

Предмет изобретения

Устройство для синхронизации псевдошумавых сигналов, содержащее два перемножителя, сумматор, интегратор, управляемый ге25 нератор и псевдошумовой генератор, отличиюитееся тем, что, с целью уменьшения времени вхождения в синхронизм, между одним из перемножителей и n — 2 отводом псевдошумового генератора введена ключевая схема, 30 вход управления которой со входом устройст299979

Составитель Н. Герасимова

Редактор Т. В. Иванова Техред А. А. Камышникова Корректор В. И. )Колудева

Заказ 1172/15 Изд. № 525 Тирани 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ва соединен через пороговое устройство, интегратор и перемножитель входного сигнала с сигналом с и — 1 отвода псевдошумового генератора.
