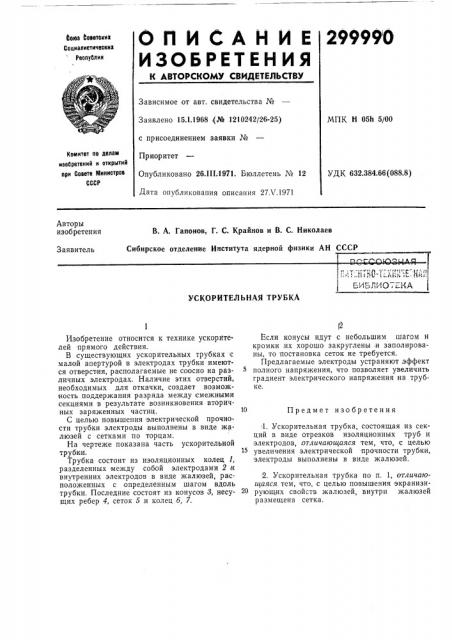

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15Л.1968 (№ 1210242/26-25) с присоединением заявки №

Приоритет

Опубликовано 26.1111971. Бюллетень № 12

Дата опубликования описания 27Х.1971

МПК Н 05h 5/00

Комитет по делам изосретений и открытий при Совете Мииистрсв

СССР

УДК 632.384.66 (088.8) Авторы изобретения

В. А. Гапонов, Г. С. Крайнов и В. С. Николаев

Сибирское отделение Института ядерной физики АН СССР

Заявитель

ЬЯБГЛО ЫА

УСКОРИТЕЛЬНАЯ ТРУБКА

Изобретение относится к технике ускорйте. лей прямого действия.

В существующих ускорительных трубках с малой апертурой в электродах трубки имеются отверстия, располагаемые не соосно на различных электродах. Наличие этих отверстий, необходимых для откачки, создает возможность поддержания разряда между смежными секциями в результате возникновения вторичных заряженных частиц.

С целью повышения электрической прочности трубки электроды выполнены в виде жалюзей с сетками по торцам.

На чертеже показана часть ускорительной трубки.

Трубка состоит из изоляционных колец 1, разделенных между собой электродами 2 и внутренних электродов в виде жалюзей, расположенных с определенным шагом вдоль трубки. Последние состоят из конусов 8, несущих ребер 4, сеток 5 .и колец б, 7. 2

Если конусы идут с небольшим шагом и кромки их хорошо закруглены и заполированы, то постановка сеток не требуется.

Предлагаемые электроды устраняют эффект полного напряжения, что позволяет увеличить градиент электрического напряжения на трубке.

10 Предмет изобретения

1. Ускорительная трубка, состоящая из секций в виде отрезков изоляционных труб и электродов, отличающаяся тем, что, с целью увеличения электрической прочности трубки, электроды выполнены в виде жалюзей.

2. Ускорительная трубка по п. 1, отличающаяся тем, что, с целью повышения экранизирующих свойств жалюзей, внутри жалюзей размещена сетка.
