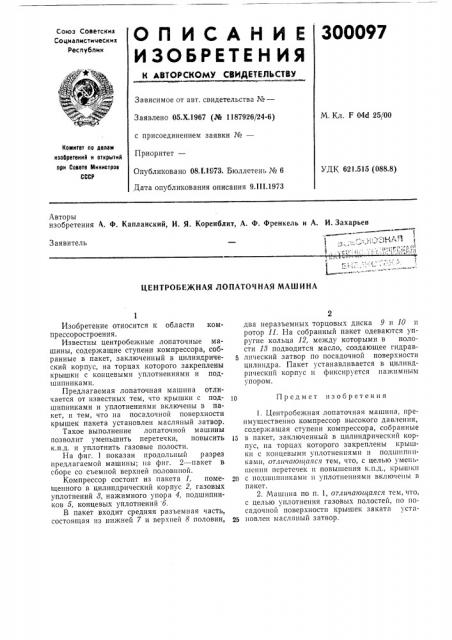

300097

ОП ИСАНИ Е

ИЗОбРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социаттистическик

Рес убттик

Зависимое от авт. свидетельства №вЂ”

Заявлено 05.Х.1967 (Ж 1187926/24-6) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 08.1.1973. Бюллетень № 6

Дата опубликования описания 9 111.1973

М. Кл. F 04d 25/00

Комитет оо делам изобретений и открытий

tlpH Совете Министров

СССР

УДК 621.515 (088.8) Авторы изобретения А. Ф. Капланский, И. Я. Коренблит, А. Ф. Френкель и А. И. Захарьев

Г

Заявитель

ЦЕНТРОБЕЖНАЯ ЛОПАТОЧНАЯ МАШИНА

10 Предмет изобретения

Изобретение относится к области компрессоростроения.

Известны центробежные лопаточные машины, содержащие ступени компрессора, собранные в пакет, заключенный в цилиндрический корпус, на торцах которого закреплены крышки с концевыми уплотнениями и подшипниками.

Предлагаемая лопаточная машина отличается от известных тем, что крышки с подшипниками и уплотнениями включены в пакет, и тем, что на посадочной поверхности крышек пакета установлен масляный затвор, Такое выполнение лопаточной машины позволит уменьшить пер етечки, повысить к.п.д, и уплотнить газовые полости, На фиг. 1 показан продольньш разрез предлагаемой машины; па фиг. 2 — пакет в сборе со сьемной верхней половиной.

Компрессор состоит из пакета 1, помещенного в цилиндрический корпус 2, газовых уплотнений 8, нажимного упора 4, подшипников 5, концевых уплотнений б.

В пакет входит средняя разъемная часть, состоящая из нижней 7 и верхней 8 половин, 2 два неразъемных торцовых диска 9 и 10 и ротор 11. На собранный пакет одеваются упругие кольца 12, между которыми в полости 13 подводится масло, создающее гидравлический затвор по посадочной поверхности цилиндра. Пакет устанавливается в цилиндрический корпус и фиксируется нажпмным упором.

1. Центробежная лопаточная машина, преимущественно компрессор высокого давления, содержащая ступени компрессора, собранные

l5 в пакет, заключенный в цилиндрический корпус, на торцах которого закреплены крышки с концевыми уплотнениями и подшипниками, отличато цаяся тем, что, с целью уменьшения перетечек и повышения к.п.д., крышки

20 с подшипниками и уплотнениями включены в пакет.

2. Машина по п. 1, отличатощаяся тем, что, с целью уплотнения газовых полостей, по посадочной поверхности крышек заката уста25 повлен масляный затвор.
