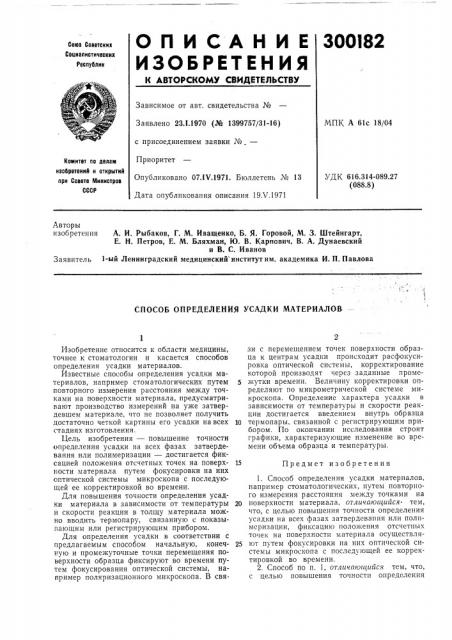

О П И С А Н И Е 300I82

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.1.1970 (№ 1399757/31-16) с присоединением заявки №

Приоритет

Опубликовано 07.IV.1971. Бюллетень № 13

Дата опубликования описания 19Х.1971

МПК А 61с 18/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 616.314-089.27 (088.8) Авторы изобретения

А. И. Рыбаков, Г. М. Иващенко, Б. Я. Горовой, М. 3. Штейнгарт, Е. Н. Петров, Е. М. Бляхман, 1О. В. Карпович, В. А. Дунаевский и В. С. Иванов

1-ый Ленинградский медицинский институт им. академика И. П. Павлова

Заявитель

СПОСОБ ОПРЕДЕЛЕНИЯ УСАДКИ МА1 ЕРИАЛОВ

Изобретение относится к области медицины, точнее к стоматологии и касается способов определения усадки материалов.

Известные способы определения усадки материалов, например стоматологических путем повторного измерения расстояния между точками на поверхности материала, предусматривают производство измерений на уже затвердевшем материале, что не позволяет получить достаточно четкой картины его усадки на всех стадиях изготовления.

Цель изобретения — повышение точности определения усадки на всех фазах затвердевания или полимеризации — достигается фиксацией положения отсчетных точек на поверхности материала путем фокусировки на них оптической системы микроскопа с последующей ее корректировкой во времени.

Для повышения точности определения усадки материала в зависимости от температуры и скорости реакции в толщу материала можно вводить термопару, связанную с показыга|ощим или регистрирующим прибором.

Для определения усадки в соответствии с предлагаемым способом начальную, конечную и промежуточные точки перемещения поверхности образца фиксируют во времени путем фокусирования оптической системы, например поляризационного микроскопа. В связи с перемещением точек поверхности образца к центрам усадки происходит расфокусировка оптической системы, корректирование которой производят через заданные промежутки времени. Величину корректировки определяют по микрометрической системе микроскопа. Определение характера усадки в зависимости от температуры и скорости реакции достигается введением внутрь образца

10 термопары. связанной с регистрирующим прибором. По окончании исследования строят графики, характеризующие изменение во времени объема образца и температуры.

15 Предмет изобретения

1. Способ определения усадки материалов, например стоматологических, путем повторного измерения расстояния между точками на

20 поверхности материала, отличающийся- тем, что, с целью повышения точности определения усадки на всех фазах затвердевапия или полимеризации, фиксацию положения отсчетных точек на поверхности материала осуществля25 ют путем фокусировки на них оптической системы микроскопа с последующей ее корректировкой во времени.

2. Способ по п. 1, отличающийся тем, что, с целью повышения точности определения

300182

Составитель В. А. Таратута

Редактор Г. Бялобжеская Техред Л. Л. Евдонов Корректор А. П. Васильева

Заказ 1322/7 Изд. ¹ 591 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 усадки в зависимости от температуры и скорости реакции, в толщу материала вводят термопару, связанную с показывающим или регистрирующим прибором.
