Реферат

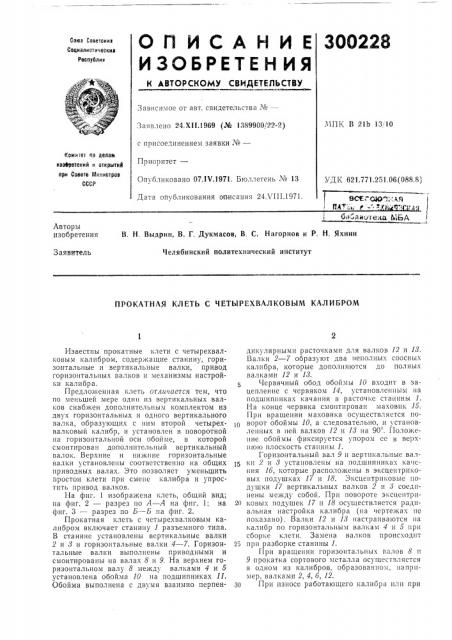

ЗОО228

Союз Советских

Социалистические

Республик

ABTopcKQMY свидетельству

Зависимое от авт, свидетельства №вЂ”

Л1ПК В 21Ь 13, 10

За inлено 24.Х!!.1969 (№ 1389900/22-2) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 07.IV.1971, Бюллетень ¹ 13

Комитет по делам изобретений и открытиА при Совете Министров

СССР

УД K 621.771.251. 06 (088. 8) Q, С1Рw ЕУ1

ЩТ,.:. л.. у

Дата опубликования о писания 24ХП1.1971. бпяиотена Ь!Етд

Авторы изобретения

В. Н. Выдрин, В. Г. Дукмасов, В. С. Нагорнов и Р. Н. Яхнин 1елябинский политехнический институт

Заявитель

ПРОКАТНАЯ КЛЕТЬ С ЧЕТЫРЕХВАЛКОВЫМ КАЛИБРОМ

Известны прокатные клети с четырехвалковым калибром, содер>кащие станину, горизонтальные и вертикальные валки, привод горизонтальных валков и механизмы настройки калибра, Предло>кенпая клеть отличается тем, что по меньшей мере один из вертикальных валков снабжен дополнительным комплектом из двух горизонтальных и одного вертикального валка, образующих с ним второй четырехвалковый калибр, и установлен в поворотной на горизонтальной оси обойме, в которой смонтирован дополнительный вертикальный валок. Верхние и ни кпие горизонтальные валки установлены соответственно на общих приводных валах. Это позволяет уменьшить простои клети при смене калибра и упростить привод валков, На фиг. 1 изображена клеть, общий вид; па фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по Б — Б на фиг, 2.

Прокатная клеть с четырехвалковым калибром включает станину 1 разъемного типа, В станине установлены вертикальные валки

2 и 8 и горизонтальные валки 4 — 7. Горизонтальные валки выполнены приводными и смонтированы на валах 8 «9. На верхнем горизонтальном валу 8 между валками 4 и 5 установлена обойма 10 на подшипниках 11.

Обойма выполнена с двумя взаимно перпендикулярными расточкамп для валков 12 и 18, Валки 2 — 7 образуют два неполных соосных калибра, которые дополняются до полных валками 12 и 18.

Червячный обод обоймы 10 входит в зацепление с червяком 14, установленным на подшипниках качания в расточке станины 1.

На конце червяка смонтирован маховик 15, При вращении маховика осуществляется поворот обоймы 10, а следовательно, и установленных в ней валков 12 и 18 на 90 . Положение обоймы фиксируется упором се в верхнюю плоскость станины I.

Горизонтальньш вал 9 и вертпкальныс вал15 ки 2 и 8 установлены на подшипниках качения 16, которые расположены в эксцентрпковых подушках 17 и 18. Зксцентриковые Iloдушки 17 вертикальных валков 2 и 8 соединены между собой. Прп повороте эксцептрп>п ковых подушек 17 и 18 осуществляется радиальная настройка калибра (»a чертежах пе показано). Валки 12 и 18 настраиваются па калибр по горизонтальным валкам 4 и 5 прп сборке клети. Замена валков происходит

25 прн разборке станины!.

При вращении горизонтальны.; валов 8 н

9 прокатка сортового металла осуществляется в одном из калибров, образованном, например, валками 2, 4, 6, 12.

30 Прп износе работающего калибра плп при

300228 смене калибровки прокатку ведут в другом соосном калибре. Для этого, вращая червяк

14, поворачивают обойму 10 с установленными в ней валками 12 и И. Валок 13 перемещается на 90 и образует с валками 8, б, 7 полный калибр. Прокатная клеть может быть выполнена с несколькими калибрами, которые обеспечат минимум перевалок при непрерывчо протекающем технологическом процессе.

Предмет изобретения

1. Прокатная клеть с четырехвалковым калибром, содержащая станину, горизонтальные и вертикальные валки, привод горизонтальпых валков и механизмы настройки калибра, отличающаяся тем, что, с целью уменьшения простоев клети при смене калибра, по меньшей мере один из вертикальных валков

5 снабжен дополнительным комплектом из двух горизонтальных и одного вертикального вал»а, образующих с ним второй четырехвалковый калибр, и установлен в поворотной на горизонтальной оси обойме, в которой смонти () рован дополнительный вертикальный валок.

2. 1 леть по п. 1, отличающаяся тем, что, с целью упрощения привода, верхние и нижние горизонтальные валки установлены соответственно па общих приводных валах.

300228 (F оотг.2
