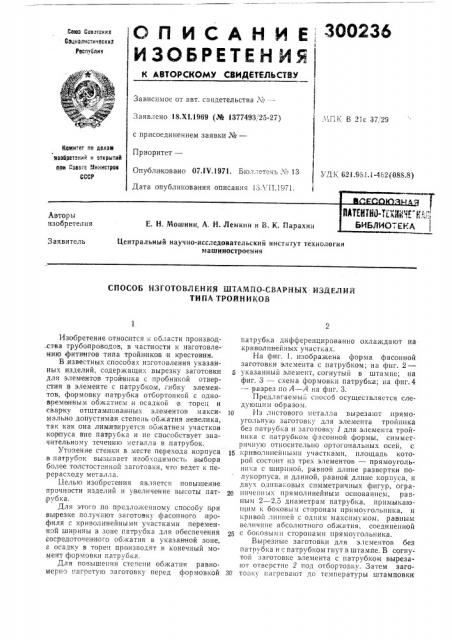

300236

ОП ИСАНИЕ, ИЗОБРЕТЕН ИЯ

Со!оа Советских

Сациалистинеских

Респуслик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства X —

Заявлено 18.Х1.1969 (М l377493, 25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 07.! Ъ.1971. Бюл,-.етень . и 13

Дата опубликования описания 13.7т11.1971.! l I b, В 21с 37, 29

Комитет пс дела!о т!зобретеиий и открытий пни Вавсте 1ииистров ссср

УД К 621.981.1-462 (088.8) ; 1 пмтвпнд-таей 4 г К":-

ЬИБЛИО ERA

Авторы изобретепия

Е. Н. Мошнин, A. H. Лемкин и В, К. Парахин

Центральный научно-исследовательский институт технологии машиностроения

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ЯТАМПО-CBAPHbIX ИЗДЕЛИЙ

ТИПА ТРОЙНИКОВ

Изобретение относится к области производ,спва трубопроводов, в частности к изготовлению фитингов типа тройников и крестовин.

В,известных способах изготовления указанных изделий, содержащих вырезку заготовки для э;!ементов тройника с пробивкой Отверстия в элементе с патрубком, гибку элементов, формовку па71рубка отбортовкой с одновременным обжатнем и осадкой B торец и сварку отштампованных элементов макси- 1О мально допустимая степень обжатия невелика, так как она лими71ируется обжатием участков кор!пуса вне патрубка и не способствует значительному течени1о металла в патрубок.

Утонение стенки в месте перехода корпуса 15 .в патрубок вызывает необходимость выбора более толстостенной заготовки, что ведет к перерасходу металла.

11елью изобретения является повышение прочности изделий и увеличение высоты пат-! рубка.

Для этого по предложенному способу при вырезке получают заготовку фасонного профиля с криволинейными участками переменной ширины в зоне патрубка для обеспечения сосредоточенного обжатия в указанной зоне, а осадку в торец производят В конечный момент формовки иатрубка.

Для повышения степени обжатия равномерно нагретую заготовку перед формовкой 30 патрубка дифференцированно охлаждают на криволинейных участках.

На фиг. 1. изображена форма фасоиной заготовки элемента с патрубком; на фиг. 2— указанный элемеит, согнутыи в штампе; на фиг. 3 — схема формовкll патрубка; »а фиг. 4 — разрез ио Л вЂ” А на фиг. 3.

Предлагаемый el!oooo осуществляется следующим образом.

Из листового металла вырезают ирямоугольиуlo загoTQBilу для элемента тройника без патрубка и заготовку 1 для элемента тройника с патрубком фасониой формы, симметричную относительно ортогональ Iblx осей, с криволинейными участками, площадь которой состоит из трех элементов — прямоугольника с шириной, равной длине развертки полукорпуса, и длиной, равной длине корпуса, и двух одинаковых симметричных фигур, огра ичеииых прямолинейным основанием, раВным 2 — 2,5 диаметрам патрубка, примыкавIцим к ОокОВым cTopoHBú(Ilp5111 Оу гольиика, и яр!!ВО!! 71ииlей с ОДEIHì макси мъ мом, pçÂIIûì величипе абсолютного обжатия, соединенной с боковы»!и сторонами llpEI Ioi 1 oaeHHIca.

Вырезные заготовки для 3,7сментов без патрубка и с патрубком гнут в штампе. В согнутой заготовке эчемента с патрубком выреза-! от отверстие 2 под отбортовку. Затем заготовку нагревают до температуры штамповки

300236

A-А

Составитель 3. Денисова

Редактор Е.,С. Братчикова . Техред Л. Я. Левина !корректор О. С. Зайцева

Зак. 2563 Изд. № 520 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

М>сква, 7Ê-35, Раушская иаб., д. 4/5

Загорская типография

II дифференцированно охлаждают на криволинейных участках, обеспечивающих запас металла, перемещаемого в патрубок таким образом, что уменьшение температуры происходит в направлении к пажимнои поверхности, обсспсчивая в этом направлении увеличение предела текучести материала заготовки.

Нагретую и дифференцированно охлажденную заготовку элемента с патрубком закладывают в штамп н производят формовку патрубка.

Одновременно с его отбортовкoi происходит сосредоточенное только в зоне патрубка обжатнс по фигурным кромкам заготовки, cIIQ15 собствующее интенсивному течению металла в патрубок из фигурных участков заготовки.

В момент завершения отбортовки па горец патрубка воздействуют давлением толкатсля 8, до окончания обжатия для повышения пластических свойств металла B 301Ic деформации и увеличения утолщения патрубка и переходной зоны, а также получения равногысокого патрубка.

Полученные элементы тройника после раз= делки кромок сваривают.

Предмет изобретсния

1. Способ изготовления штампо-сварных нз дслий типа тройников из листового металла с нагревом заготовки, содержащий вырезку заготовок для элементов тройника с пробивной отверстия в элементе с патрубком, гибку элементов, формовку патрубка отбортовкой с одновременным обжатием и осадкой в торец н сварку отштампованных элементов, отличаюисийся тем, что, с целью повышения прочности изделий и увеличения высоты патрубка, нри вырезке получают заготовку фасонного профиля с криволинейными участками переменной ширины в зоне патрубка для обеспечения сосредоточенного обжатия в указанной зоне, при этом осадку в торец производят в конечный момент формовки патрубка.

2. Способ по и. !, отличаюи!ийся тем, что, с целью повышения степени обжатия, равномерно нагретую заготовку перед формовкой патрубка дифференцированно охлаждают на криволинейных участках.
