Пластичная смазка для вакуумных прибо и соединений; о:огиляilq^a1_1!. йм^и-библиотека

Пластичная смазка для вакуумных прибо и соединений; о:огиляilq^a1_1!. йм^и-библиотека

Иллюстрации

Показать все

Реферат



300504

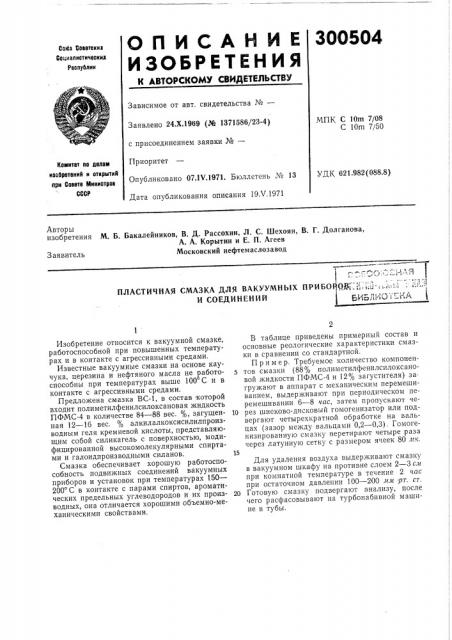

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссйв Советскик

Ссниалистическиа

Республик

Зависимое от авт, свидетельства №вЂ”

Заявлено 24.Х.1969 (№ 1371586/23-4) с присоединением заявки №вЂ”

Приоритет

Опубликовано 07.1Ч.1971. Бюллетень № 13

Дата опубликования описания 19 Ч.1971

МПК С 10m 7/08

С 10т 7/50 йомитвт по деласт изобретений и открытий при Совете Министров

СССР

УДК 621.982(088.8) Авторы изобретения М. Б. Бакалейников, В. Д. Рассохин, Л. С. Шехоян, В. Г. Долганова, А. А. Корытин и Е. П. Агеев

Московский нефтемаслозавод

Заявитель

ПЛАСТИЧНАЯ СМАЗКА ДЛЯ ВАКУУМНЫХ ПРИБОРНО@,;!,,,,„ -,,;...,;

И СОЕДИНЕНИЙ

Изобретение относится к вакуумной смазке, работоспособной при повышенных температурах и в контакте с агрессивными средами.

Известные вакуумные смазки на основе каучука, церезина и нефтяного масла не работоспособны при температурах выше 100 C и в контакте с агрессивными средами.

Предложена смазка ВС-1, в состав которой входит полиметилфенилсилоксановая жидкость

ПФМС-4 в количестве 84 — 88 вес. %, загущенная 12 — 16 вес. % алкилалкоксисилилпроизводным геля кремневой кислоты, представляющим собой силикагель с поверхностью, модифицированной высокомолекулярными спиртами и галоидпроизводными силанов.

Смазка обеспечивает хорошую работоспособность подвижных соединений вакуумных приборов и установок при температурах 150—

200 С в контакте с парами спиртов, ароматических предельных углеводородов и их производных, она отличается хорошими объемно-механическими свойствами.

В таблице приведены примерный состав и основные реологические характеристики смазки в сравнении со стандартной.

Пример. Требуемое количество компонентов смазки (88% полиметилфенилсилоксановой жидкости ПФМС-4 и 12% загустителя) за. гружают в аппарат с механическим перемешиванием, выдержива|от при периодическом перемешивании 6 — 8 час, затем пропускают че10 рез шнеково-дисковый гомогенизатор или подверга|от четырехкратной обработке на вальцах (зазор между вальцами 0,2 — 0,3). Гомогенизированную смазку перетирают четыре раза через латунную сетку с размером ячеек 80 як.

Для удаления воздуха выдерживают смазку в вакуумном шкафу на противне слоем 2 — Зс,ы при комнатной температуре в течение 2 час при остаточном давлении 100 — 200 ям рт. ст.

20 Готовую смазку подвергают анализу, после чего расфасовывают на турбонабивной машине в тубы.

300504

Предел прочности на сдвиг, г/смз, при температуре, С

Содержание компонентов, вес. %

ТемператуВязкость, Колло идная стабильСмазка ра каплепадения, С пз, при

50 С ность, 150

0,9

0,6

10 — 40

13 церезин . натуральный каучук

Смазка ВС-1: полиметилфенилсилоксановая жидкость

ПФМС-4

Не плавится

3,2

Выше 150

0,6

724

2,5 алкилалкоксисилилпроизводное геля кремневой кислоты

Предмет изобретения килалкоксисилилпроиз водное геля кремневой кислоты.

30 2. Пластичная смазка по п. 1, отличающаяся тем, что в ее состав входят (в вес. %) 84 — 88 полиметилфенилсилоксановой жидкости и 12—

16 алкилалкоксисилилпроизводного геля кремневой кислоты.

Составител .. Е, Пономарева

Редактор Т. Г. Шарганова Техред А. В. Куклина Корректор О. С. Зайцева

Заказ 1312/11 Изд. № 587 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4

Типография, пр. Сапунова, 2

Вакуммная смазка (ГОСТ 9645 — 61): фракция вазелинового масла вязкостью

65 — 120 сст при

50О С

1. Пластичная смазка для вакуумных приборов и соединений, отличающаяся тем, что, с целью обеспечения работоспособности смазки при высоких температурах и в контакте с агрессивными средами, в состав смазки введены полиметилфенилсилоксановая жидкость и алТемпературный диапазон применения, С
