Реферат



ЗООИЗ

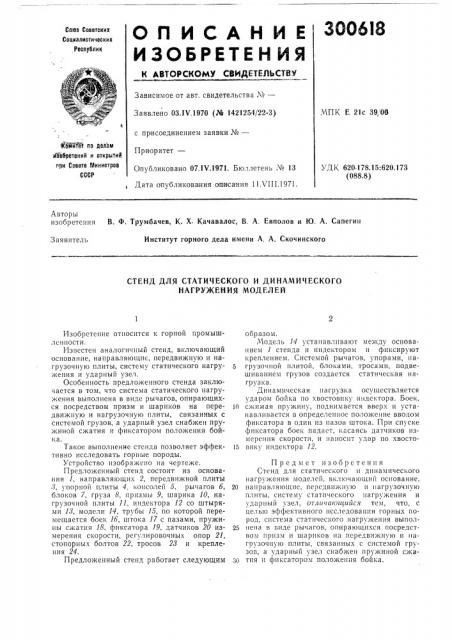

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оз Советских

Социалистических

Республик

Зависимое от авт. свидетельства X—

Заявлено 03.1V.1970 (№ 1421254/22-3) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 07.1V.1971. Бюллетень № 13

МПК Е 21с 39, 00

Комитет по 11елам изобретений и открытий при Совете Министров

СССР

УДК 620.178.15:620.173 (088.8) Дата опубликования о1писания 11.VI I I.1971.

Авторы изобретения В. Ф, Трумбачев, К. Х Качавалос, В. А, Евполов и Ю. А. Сапегин

Институт горного дела имени А, А. Скочинского

Заявитель

СТЕНД ДЛЯ СТАТИЧЕСКОГО И ДИНАМИЧЕСКОГО

НАГРУЖЕНИЯ МОДЕЛЕЙ

Изобретение относится к горной промышлси ности.

Известен аналогичный стенд, включающий основание, направляющие, передвижную и нагрузочную плиты, систему статического нагружения и ударный узел.

Особенность предложенного стенда заключается в том, что система статического нагру>кения выполнена в виде рычагов, опирающихся посредством призм и шариков на передви>кную и нагрузочную плиты, связанных с системой грузов, а ударный узел снабжен пружиной сжатия и фиксатором положения бойка.

Такое выполнение стенда позволяет эффективно исследовать горные породы.

Устройство изобра>кено на чертеже.

Предложенный стенд состоит из основания 1, направляющих 2, передвижной плиты

8, упорной плиты 4, консолей 5, рычагов б, блоков 7, груза 8, призмы 9, шарика 10, нагрузочной плиты 11, индектора 12 со штырями 18, модели 14, трубы 15, по которой перемещается боек 1б, штока 17 с пазами, пружины сжатия 18, фиксатора !9, датчиков 20 измерения скорости, регулировочных опор 21, стопорных болтов 22, тросов 28 и крепления 24.

Предложенный стенд работает следующим образом, Модель 14 устанавливают между основанием 1 стенда и индектором и фиксируют креплением, Системой рычагов, упорами, на5 грузочной плитой, блоками, тросами, подвешиванием грузов создается статическая нагрузка.

Динамическая нагрузка осуществляется ударом ooIIlca Ilo xBocTOBIIIкину, поднимается вверх и устанавливается в определенное положение вводом фиксатора в один из пазов штока. Прн спуске фиксатора боек падает, касаясь датчиков измерсгн1я скорости, и IIBIIocèò улар по хвосто15 вику инлектора 12.

Предмет изобрстення

Стенд для статического и динамического нагружения моделей, включающий основание, 20 направляющие, передвижную и нагрузочнук> плиты, систему статического нагружения и ударный узел, о>лича1ои1ийья тем, что. с целью эффективного исследования горных пород, система статического нагру>кения выпол2б непа в виде рычагов, опирающихся посредством призм и шариков на передвижнуlo и нагрузочную плиты, связанных с системой грузов, а ударный узел снабжен пружиной сжазо тня и фиксатором положения бойка, 300618

Составитель М. Рогач

Редактор 3. Н. Горбунова Техред Л. Л, Евдонов Корректор T. А. Китаева

Заказ 2794 Изд. № 5(3 Тираж 473 Подписное

ЦНИИПИ 1(оыитета по делагя изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д, 4/5

Загорская типография
