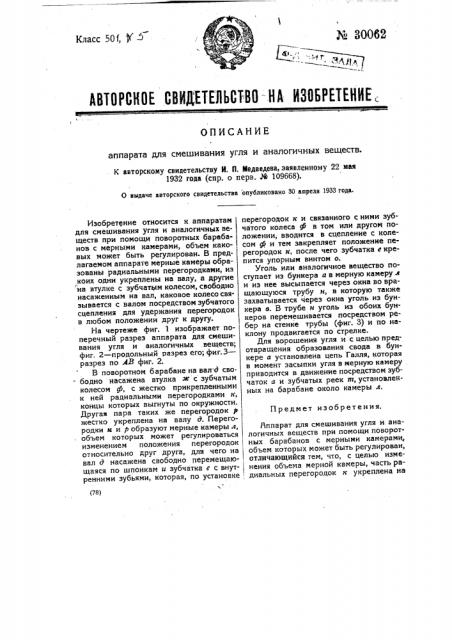

АВТОРСКОЕ GBHNTEËÜÑÒÂO - НА ИЗОБРЕТЕНИЕ,ОПИСАНИЕ аппарата для смешивания угля и аналогичных веществ.

К авторскому свидетельству И. П. Медведева, заявленному 22 мая

1932 года (спр. о перв. Ж 109668).

О выдаче авторского свидетельства опубликовано 30 апреля 1933 года.

Предмет изобретения. (78) Изобретение относится к аппаратам для смешивания угля и аналогичных веществ при помощи поворотных барабанов с мерными камерами, объем каковых может быть регулирован. В предлагаемом аппарате мерные камеры образованы радиальными перегородками, из коих одни укреплены на валу, а другие на втулке с зубчатьюм колесом, свободно насаженным на вал, каковое колесосвяэывается с валом посредством зубчатого сцепления для удержания перегородок в любом положении друг к другу.

На чертеже фиг. 1 изображает поперечный разрез аппарата для смешивания угля и аналогичных .веществ; фиг. 2 — продольный разрез его; фиг.З— разрез по АВ фиг. 2.

В поворотном барабане на вал д сво бодно насажена втулка ж с зубчатым колесом ф, с жестко прикрепленными к ней радиальными перегородками к, концы которых выгнуты по окружности.

Другая пара таких же перегородок 1в жестко укреплена на валу д. Перегородки м и р образуют мерные камеры л, объем которых может регулироваться изменением положения перегородок относительно друг друга, для чего на вал д насажена свободно перемещающаяся по шпонкам и зубчатка е с внутренними зубьями, которая, по установке перегородок к и связанного сними зубчатого колеса g6 в том или другом положении, вводится в сцепление с колесом сб и тем закрепляет положение перегородок к, после чего зубчатка е крепится упорным винтом о.

Уголь или аналогичное вещество поступает из бункера а в мерную камеру.е и из нее высыпается через окна во вращающуюся трубу и, в которую также захватывается через окна уголь из бункера в. В трубе м уголь из обоих бункеров перемешивается посредством ребер на стенке трубы (фиг. 3) и по наклону продвигается по стрелке.

Для ворошения угля и с целью предотвращения образования свода в бункере а установлена цепь Галля, которая в момент засыпки угля в мерную камеру приводится в движение посредством зубчаток з и зубчатых реек лг, установленных на барабане около камеры А.

Йппарат для смешивания угля и. аналогичных веществ при помощи поворотных барабанов с мерными камерами, объем которых может быть регулирован, 1 отличающийся тем, что, с целью изменения объема мерной камеры, часть радиальных перегородок к укреплена на втулке с зубчатым колесом, свободно предназначенным для удерживания перенасаженным на вал д, а другая часть городок р в любых положениях отноперегородок р укреплена на валу д, свя-, сительно перегоррдок к. занном со втулкой зубчатым сцеплением, I
