Реферат

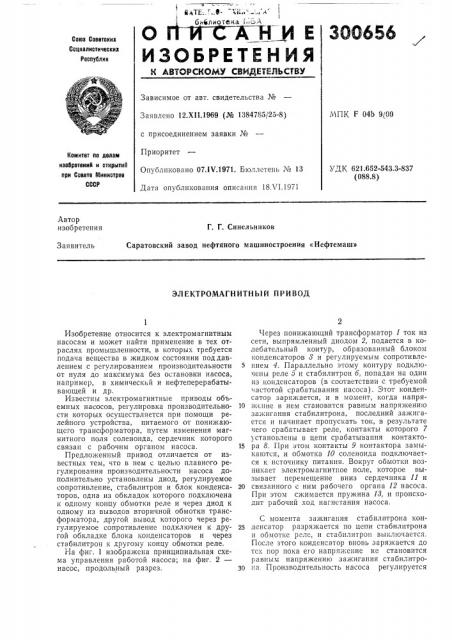

ЗОО656

Сова Советских

Социалистических

Респтблик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 12.Х11.1969 (№ 1384785/25-8) с присоединением заявки №

Приоритет

Опубликовано 07.IV.1971. Бюллетень № 13

Дата опубликования описания 18Х1.1971.ЧПК F 04b 9/00

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.652-543.3-837 (088.8) Автор изобретения

Г. Г. Синельников

Саратовский завод нефтяного машиностроения «Нефтемаш>

Заявитель

ЭДЕКТРОМАГНИТНЪ1Й ПРИВОД

Изобретение относится к электромагнитным насосам и может найти применение в тех отраслях промышленности, в которых требуется подача вещества в жидком состоянии поддавлением с регулированием производительности от нуля до максимума без остановки насоса, например, в химический и нефтеперерабатывающей и др.

Известны электромагнитные приводы объемных насосов, регулировка производительности которых осуществляется при помощи релейного устройства, питаемого от понижающего трансформатора, путем изменения магнитного поля соленоида, сердечник которого связан с рабочим органом насоса.

Предло>кенный привод отличается от известных тем, что в нем с целью плавного регулирования производительности насоса дополнительно установлены диод, регулируемое сопротивление, стабилитрон и блок конденсаторов, одна из обкладок которого подключена к одному концу обмотки реле и через диод к одному из выводов вторичной обмотки трансформатора, другой вывод которого через регулируемое сопротивление подключен к другой обкладке блока конденсаторов и через стабилитрон к другому концу обмотки реле. г1а фиг. 1 изображена принципиальная схема управления работой насоса; на фиг. 2— насос, продольный разрез.

Через понижающий трансформатор 1 ток из сети, выпрямленный диодом 2, подается в колебательный контур, образованный блоком конденсаторов > и регулируемым сопротивлением 4. Параллельно этому контуру подклю IFIIII реле 5 и стабилитрон 6, попадая на один из конденсаторов (в соответствии с требуемой частотой срабатывания насоса). Этот конденсатор заряжается, и в момент, когда напря10 >кение в нем становится равным напряжению зажигания стабилитрона, последний зажигается и начинает пропускать ток, в результате чего срабатывает реле, контакты которого 7 установлены в цепи срабатывания контакто15 ра 8. При этом контакты 9 контактора замыкаются, и обмотка 10 соленоида подключается к источнику питания. Вокруг обмотки возникает электромагнитное поле, которое вызывает перемещение вниз сердечника 11 и

20 связанного с ним рабочего органа 12 насоса.

При этом сжимается пружина 18, и происходит рабочий ход нагнетания насоса.

С момента зажигания стабилитрона кон25 денсатор разряжается по цепи стабилитрона и обмотке реле, и стабилитроп выключается.

После этого конденсатор вновь заря>кается до тех пор пока его напряжение не становится равным напряжению зажигания стабилитро30 Ia. Производительность насоса регулируется

300656

Составитель Н, Грецова

Техред Л. Л. Евдонов

Корректор О, С. Зайцева

Редактор В. С. Левитов аказ 1644/6 Изд. ¹ 682 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобре|ений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 изменением параметров сопротивления и конденсаторов.

При разрыве цепи питания соленоида происходит другой рабочий ход насоса. Вследствие исчезновения магнитного поля пружина возвращает сердечник соленоида, а вместе с ним и рабочий орган насоса в исходное положение.

Предмет изобретения

Электромагнитный привод, например, объемного насоса, регулировка производительности которого осуществляется при помощи релейного устройства, питаемого от понижающего трансформатора, путем изменения магнитного поля соленоида, сердечник которого связан с рабочим органом насоса, отличаюи ийся тем, что, с целью плавного регулирования производительности, в нем дополнительно установлены диод, регулируемое сопротивление, стабилитрон и блок конденсаторов, одна из обкладок которого подключена к одному концу обмотки реле и через диод к одному из

1р выводов вторичной обмотки трансформатора, другой вывод которого через регулируемое сопротивление подключен к другой обкладке блока конденсаторов и через стабилитрон к другому концу обмотки реле.
