300662

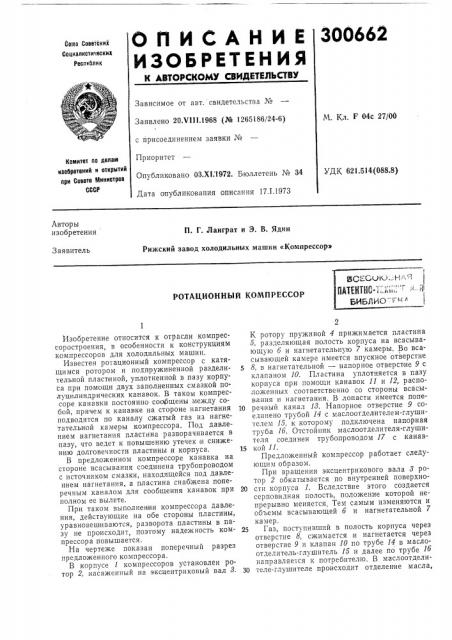

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респчблик

Зависимое от авт. свидетельства №

М. Кл. F 04с 27/00

Заявлено 20.ЧП1.1968 (№ 1265186/24-6) с присоединением заявки №

Приоритет

Опубликовано 03.Х!. 1972. Бюллетень № 34

Дата опубликования описания 17.1.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.514(088.8) Авторы изобретения

П. Г. Ланграт и Э. В. Ядин

Рижский завод холодильных машин «Компрессор»

Заявитель

РОТАЦИОННЫЙ КОМПРЕССОР

Изооретение относится к отрасли компрессоростроения, в особенности к конструкциям компрессоров для холодильных машин.

Известен ротационный компрессор с катящи мся ротором и подпружиненной разделительной пластиной, уплотненной в пазу корпуса при помощи двух заполненных смазкой полуцилиндрических канавок. В таком компрессоре канавки постоянно сосфщены между собой, причем к канавке на стороне нагнетания 10 подводится по каналу сжатый газ из нагнетательной камеры компрессора. Под давлением нагнетания пластина разворачивается в пазу, что ведет к повышению утечек и снижению долговечности пластины и корпуса. 15

В предложенном компрессоре канавка на стороне всасывания соединена трубопроводом с источником смазки, находящейся под давлением нагнетания, а пластина снабжена поперечным каналом для сообщения канавок при 20 полном ее вылете.

При таком выполнении компрессора давления, действующие на обе стороны пластины, уравновешиваются, разворота пластины в пазу не происходит, поэтому надежность ком- 25 прессора повышается.

На чертеже показан поперечный разрез предложенного компрессора.

В корпусе 1 компрессоров установлен ротор 2, насаженный на эксцентриковый вал 8. ЗО

К ротору пружиной 4 прижимается пластина

5, разделяющая полость корпуса на всасывающую б и нагнетательную 7 камеры. Во всасывающей камере имеется впускное отверстие

8, в нагнетательной — напорное отверст не 9 с клапаном 10. Пластина уплотняется в пазу корпуса при помощи канавок 11 и 12, расположенных соответственно со стороны всасывания и нагнетания. В лопасти имеется поперечный канал 18. Напорное отверстие 9 соединено трубой 14 с маслоотделителем-глушителем 15, к которому подключена напорная труба 1б. Отстойник маслоотделителя-глушителя соединен трубопроводом 17 с канавкой 11.

Предложенный компрессор работает следующим образом.

При вращении эксцентрикового вала 3 ротор 2 обкатывается по внутренней поверхности корпуса 1. Вследствие этого создается серповидная полость, положение которой непрерывно меняется. Тем самым изменяются и объемы всасывающей б и нагнетательной 7 камер.

Газ, поступивший в полость корпуса через отверстие 8, сжимается и нагнетается через отверстие 9 и клапан 10 по трубе 14 в маслоотделитель-глушитель 15 и далее по трубе 1б направляе1ся к потребителю. В маслоотделителе-глушителе происходит отделение масла, 300662

Составитель П. Вайнштейн

Техред Л. Евдонов Корректоры: Е. Миронова я О. Волкова

Редактор Н. Вирко

Заказ 410711 Изд. № 1710 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 уносимого из компрессора, от газа. Отделившееся масло стекает в отстойник, откуда по трубопроводу 17 поступает в канавку 11 под давлением нагнетания компрессора.

При полном вылете пластины канавки 11 и

12 сообщаются между. собой при помощи канала 18. Это обеспечивает смазку обеих сторон пластины. При движении ротора цластина поднимается, сжимая пружину 4. Канал

18 отходит от канавок 11 и 12 и перекрывается плоскостями паза. Масло, подводимое к канавке 11 и находящееся под давлением нагнетания, стремится прижать пластину к стороне нагнетания паза корпуса, тем самым предотвращая разворот пластины в пазу под действием давления в нагнетательной камере 7.

В результате этого утечки газа из полости компрессора уменьшаются, а долговечность пары пластина — паз увеличивается.

Предложенная конструкция может быть использовала также в компрессорах, имеющих

5 не одну, а несколько разделительных пластин.

Предмет изобретения

Ротационный компрессор с катящимся ротором и подпружиненной разделительной пла10 стиной (пластилинами), уплотненной в пазу корпуса при помощи двух заполненных смазкой: полуцилиндрических канавок, отличающийся тем, что, с целью повышения надежности, канавка на стороне всасывания соединена тру15 бопроводом с источником смазки, находящейся под давлением нагнетания, а пластина снабжена поперечным каналом для сообщения канавок при полном ее вылете.
